AD7191 引脚可编程、超低噪声、24位、Σ-Δ型ADC，用于桥式传感器

AD7191:引脚可编程、超低噪声、24位、Σ-Δ型ADC，用于桥式传感器

AD7191是一款适合高精密测量应用的低噪声完整模拟前端。它集成一个低噪声、24位Σ-Δ型ADC。片内低噪声增益级意味着可直接输入小信号。它含有两路差分模拟输入。该器件还内置一个温度传感器，可用于温度补偿。为便于使用，AD7191的所有特性均由专用引脚控制。片内PGA具有1、8、64或128的增益，支持±5 V、±625 mV、±78 mV或±39 mV的满量程差分输入。输出数据速率可编程为10 Hz、50 Hz、60 Hz或120 Hz。当输出数据速率设置为10 Hz或50 Hz时，可同时获得50 Hz/60 Hz抑制；当输出数据速率设置为60 Hz时，只能获得60 Hz抑制。AD7191可以采用内部时钟或外部时钟工作。这款器件的工作电源电压为3 V至5.25 V，功耗为4.35 mA，采用24引脚TSSOP封装。

AD7191 特点

引脚可编程输出速率
输出数据速率：10 Hz、50 Hz、60 Hz、120 Hz
引脚可编程PGA
增益：1、8、64、128
引脚可编程省电和复位功能
均方根噪声：15 nV (10 Hz, G = 128)
无噪声分辨率高达21.5位(G = 1)
欲了解更多特性，请参考数据手册

AD7191 技术指标

Resolution (Bits): 24bit
# Chan: 3
Sample Rate: 120SPS
Interface: Ser,SPI
Analog Input Type: Diff-Uni
Ain Range: Bip (Vref)/(PGA Gain)
ADC Architecture: Sigma-Delta
Pkg Type: SOP

AD7191 应用领域

电子秤
应变计传感器
压力测量
医疗与科学仪器

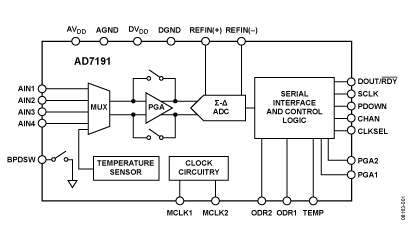

AD7191 功能框图

AD7191 建议配套产品

推荐AD7191使用的精密基准电压源
- 针对低噪声和低功耗应用，推荐使用ADR421。
- 针对高电流输出应用，可尝试ADR431。
推荐AD7191使用的精密放大器
- 针对低噪声和低功耗应用，推荐使用ADA4051-2。
- 如需更高精度和更好的温漂特性，推荐使用AD8539。
- 针对最高±-8V的高电源电压，推荐使用AD8639。
推荐AD7191使用的数字隔离器
- 针对数据和功率相隔离的应用，推荐使用支持多种通道配置的ADuM3470 系列。
推荐电源解决方案
- 欲选择电压调节器产品，请使用ADIsimPower。
- 欲选择电源监控器产品，请使用电源监控器参数搜索。

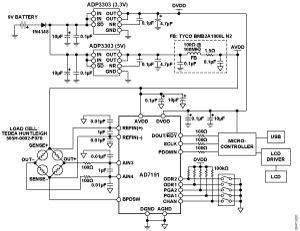

AD7191 实验电路图

AD7191 芯片订购指南

产品型号	封装	引脚	温度范围	包装和数量	报价*(100-499)	报价*1000 pcs	RoHS
AD7191BRUZ 产品状态: 量产	24 ld TSSOP	24	工业	Tube, 62	$ 4.50	$ 3.80	是
AD7191BRUZ-REEL 产品状态: 量产	24 ld TSSOP	24	工业	Reel, 2500	-	$ 3.80	是
EVAL-AD7191EBZ 产品状态: 量产	评估板	-		1	$ 129.00	$ 129.00	是
