AD7143: 电容式触摸传感器专用可编程控制器

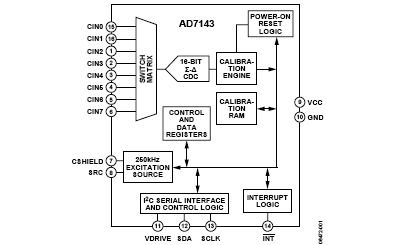

AD7143是具有片内环境校准功能的集成式电容-数字转换器（CDC）,可用于需要采用新型用户输入法的系统。AD7143可与外部电容式传感器接口,从而实现电容按钮、滚动条和滚轮等功能。CDC有8个输入通道,通过一个开关矩阵与一个16位、250 kHz sigma-delta （Σ-Δ）电容-数字转换器相连。该CDC能够感知外部传感器的电容变化,并借助此信息来记录传感器激活事件。外部传感器既可配置成一系列按钮,也可配置成一个滚动条或滚轮,或者各类传感器的组合。通过对寄存器进行编程,用户可完全控制CDC设置。高分辨率传感器要求在主机处理器上运行软件。AD7143配有片内校准逻辑,用以处理周围环境发生的变化。传感器闲置时,校准序列将自动按连续间隔执行,由此避免发生因环境变化导致的外部传感器误触或触摸未记录事件。AD7143配有一个I^2C兼容型串行接口和一个支持I^2C串行接口的独立VDRIVE引脚,这个引脚的工作电压为1.65 V至3.6 V。AD7143采用16引脚4 mm × 4 mm LFCSP-VQ封装,工作电压为2.6 V至3.6 V。工作电耗低于1 mA,在低功耗模式（转换间隔为400 ms）下可降至50 uA。
AD7143 特点
- 可编程的电容-数字转换器25 ms的更新速率（最大序列长度时）分辨率优于1 fF;8个电容式传感器输入通道
无需使用外部RC调谐元件
- 自动转换定序器
片内自动校准逻辑
自动补偿环境变化
自适应式阈值和灵敏度水平
- 用片内RAM存储校准数据
- I^2C(R) 兼容型串行接口
- 串行接口专用独立VDRIVE电平
- 主机控制器中断输出
- 16引脚、4 mm × 4 mm LFCSP-VQ封装
- 2.6 V至3.6 V的工作电压
- 低工作电流全功耗模式：不足1 mA;低功耗模式：50 uA
|
AD7143 技术指标
- Resolution (Bits): 16bit
- # Chan: 8
- Sample Rate: n/a
- Interface: I^2C/Ser 2-Wire,Ser
- Analog Input Type: n/a
- Ain Range: ± 2 pF (Delta C)
- ADC Architecture: Sigma-Delta
- Pkg Type: CSP
AD7143 应用领域
- 个人音乐播放器和多媒体播放器
- 手机
- 数码相机
- 智能型手持设备
- 电视、A/V和遥控
- 游戏机
|
AD7143 芯片订购指南
