AD6630: 差分、低噪声中频增益模块,内置输出钳位功能

AD6630是一款中频增益模块,设计用作SAW滤波器与差分输入模数转换器之间的接口。它具有24 dB固定增益,经过特别优化,可以结合AD6600和AD6620,在70 MHz至250 MHz范围内实现窄带中频载波的数字化。

AD6630 特点

• 增益：24 dB
• 噪声系数：4 dB
• 容易与SAW滤波器匹配
• 可调输出限幅器：+8.5 dBm至+12 dBm
• 带宽：700 MHz
• 10 V单电源或5 V双电源
• 功耗：300 mW

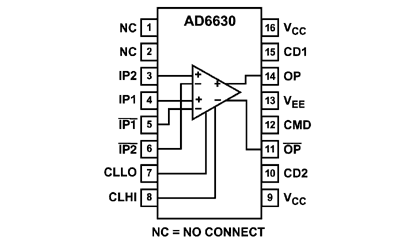

AD6630 功能框图

AD6630 功能框图 AD6630 技术指标

-3 dB BW (MHz)	700MHz	Slew Rate (V/us)	3700V/us
Supply Current	30mA	Package	16-Lead SOIC

AD6630 芯片订购指南

产品型号	产品状态	封装	引脚	温度范围
AD6630AR	量产	16 ld SOIC - Wide	16	工业
AD6630ARZ	量产	16 ld SOIC - Wide	16	工业
