AD604-EVALZ: 双通道、超低噪声可变增益放大器
AD604是一款超低噪声、精度极高、双通道、线性dB可变增益放大器(VGA),针对超声应用中基于时间的可变增益控制进行了优化,但同样支持任何要求低噪声、宽带宽、可变增益控制的应用。AD604的每个通道均提供300 kOhm输入电阻和单极性增益控制,使用方便。用户自定义的增益范围、增益调整比例(dB/V)和输出直流电平转换则使性能进一步得到优化。
AD604的每个通道均采用高性能前置放大器,折合到输入端的噪声电压为0.8 nV/√Hz。借助差分输入指数放大器(DSX-AMP)架构,AD604可实现精度极高的线性dB响应。每个DSX-AMP均内置6.908 dB至48.36 dB可变衰减器,后接高速固定增益放大器。该衰减器为7级R-1.5R梯形网络。
线性dB增益响应的方程式为：
G(dB) = (增益调整比例 (dB/V) × VGN (V))
+ (前置放大器增益 (dB) – 19 dB)
5和10之间的前置放大器增益(14 dB和20 dB)),使每通道的总增益范围为0 dB至48 dB和6 dB至54 dB。通过旁路第二通道的前置放大器,便可以将AD604的两个通道级联起来,以提供更高的增益范围。不过,在多通道系统中,将AD604与AD60x VGA系列中不包含前置放大器的其它器件级联起来,则可以提供更有效的解决方案。AD604提供对前置放大器输出的访问,从而可以在前置放大器与差分衰减器级之间进行外部滤波。
注意,比例因子最高可达40 dB/V,但比例因子超过30 dB/V时精度会降低。比例因子为20 dB/V时,增益线性dB调整的控制电压(VGN)范围为0.4 V至2.4 V。如果高于或低于此增益控制范围,增益就会偏离理想的线性dB控制法则。0.1 V以下的增益控制区域不用于增益控制。事实上,当增益控制电压小于50 mV时,放大器通道进入省电模式,功耗为1.9 mA。
AD604采用24引脚SSOP、SOIC和PDIP封装,保证工作温度范围为-40°C至+85°C。
AD604-EVALZ 应用
- 超声和声纳时间增益控制
- 高性能AGC系统
- 信号测量
AD604-EVALZ 特点
- 最大增益时具有超低输入噪声： 0.80 nV/√Hz,3.0 pA/√Hz
- 两个独立的线性dB通道
- 每通道可编程绝对增益范围：
0 dB 至 48 dB (前置放大器增益 = 14 dB)
到6 dB 至 54 dB(前置放大器增益= 20 dB) - 增益精度：±1.0 dB
- -3 dB带宽：40 MHz
- 300 kΩ输入电阻
- 可变增益调整比例：20 dB/V至40 dB/V
- 增益不随温度和电源变化而变化
- 单端单极性增益控制
- 在增益控制下限时电源关断
- 直接驱动ADC

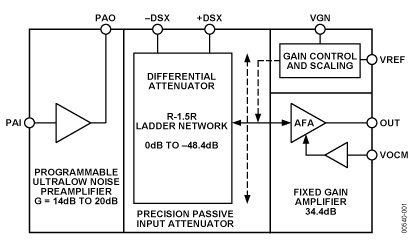

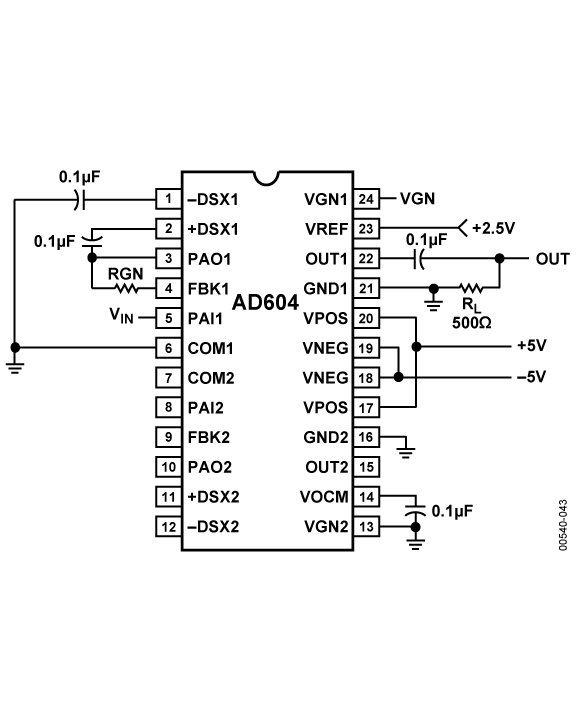

AD604-EVALZ 功能框图
AD604 功能框图
AD604-EVALZ 技术指标| Gain Control | Analog | Number of Channels | 2 |
| -3 dB BW (MHz) | 40MHz | Spectral Noise (nV/rtHz) | 0.8nV/rtHz |
| Gain Low End (dB) | 0 | Supply Voltage (V) | ±5V |
| Gain High End (dB) | +48dB | Supply Current | 31mA |
| Gain Accuracy (dB) | ±0.3dB |
AD604 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| AD604-EVALZ | 量产 | 评估板 | 工业 | |
| AD604AN | 量产 | 24 ld PDIP | 24 | 工业 |
| AD604ANZ | 量产 | 24 ld PDIP | 24 | 工业 |
| AD604AR | 量产 | 24 ld SOIC - Wide | 24 | 工业 |
| AD604AR-REEL | 量产 | 24 ld SOIC - Wide | 24 | 工业 |
| AD604ARS | 量产 | 24 ld SSOP | 24 | 工业 |
| AD604ARS-REEL | 量产 | 24 ld SSOP | 24 | 工业 |
| AD604ARS-REEL7 | 量产 | 24 ld SSOP | 24 | 工业 |
| AD604ARSZ | 量产 | 24 ld SSOP | 24 | 工业 |
| AD604ARSZ-R7 | 量产 | 24 ld SSOP | 24 | 工业 |
| AD604ARSZ-RL | 量产 | 24 ld SSOP | 24 | 工业 |
| AD604ARZ | 量产 | 24 ld SOIC - Wide | 24 | 工业 |
| AD604ARZ-RL | 量产 | 24 ld SOIC - Wide | 24 | 工业 |
