AD603: 低噪声、90 MHz可变增益放大器

AD603是一款低噪声、电压控制型放大器,用于射频(RF)和中频(IF)自动增益控制(AGC)系统。它提供精确的引脚可选增益,90 MHz带宽时增益范围为-11 dB至+31 dB,9 MHz带宽时增益范围为+9 dB至+51 dB。用一个外部电阻便可获得任何中间增益范围。折合到输入的噪声谱密度仅为1.3 nV/√Hz,采用推荐的±5 V电源时功耗为125mW。

增益以dB为线性,经过精密校准,而且不随温度和电源电压而变化。增益由高阻抗(50 MΩ)、低偏置(200 nA)差分输入控制;比例因子为25 mV/dB,仅需1 V增益控制电压便可获得中间40 dB的增益范围。无论选择何种范围,均提供1 dB的超量程和欠量程。对于40 dB变化,增益控制响应时间不到1 μs。

差分增益控制接口允许使用差分或单端正或单端负控制电压。可将数个这种放大器级联起来,由其增益控制增益偏置以优化系统信噪比(SNR)。

AD603可以驱动低至100 Ω的负载阻抗,且失真较低。对于采用5 pF分流的500 Ω负载,10 MHz、±1 V正弦输出的总谐波失真典型值为-60 dBc。进入500 Ω负载的额定峰值输出最小值为±2.5 V。

AD603采用专有的专利电路结构X-AMP(R)。X-AMP含有0 dB至-42.14 dB可变衰减器,后接固定增益放大器。由于存在衰减器,放大器永远不必处理较大输入,并且可以用负反馈来定义其(固定)增益和动态性能。衰减器具有经激光调整至±3%的100 Ω输入阻抗,并且包括一个7级R-2R梯形网络,由此获得6.021 dB的触点间衰减。利用专有插值技术,可提供以dB为单位的线性连续增益控制功能。

AD603的工作温度范围为-40°C至+85°C。

AD603 应用
AD603 特点
AD603 功能框图

AD603 功能框图

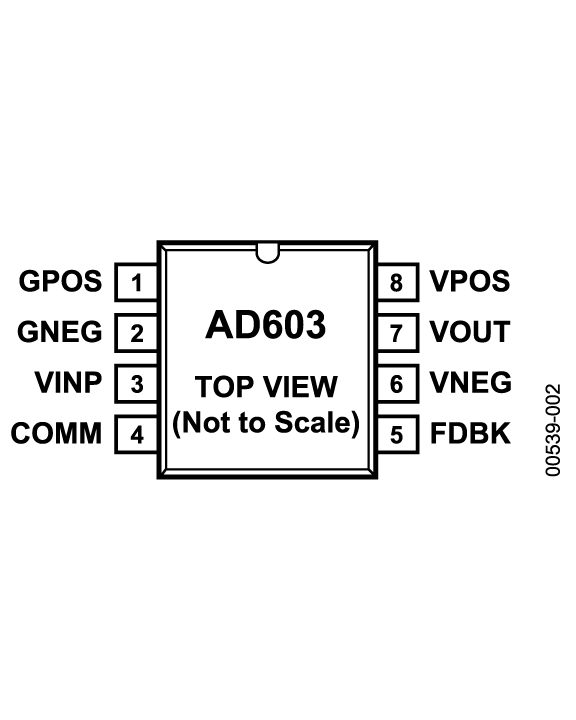

芯片引脚定义图

AD603 技术指标
Gain Control Analog Number of Channels 1
-3 dB BW (MHz) 90MHz Spectral Noise (nV/rtHz) 1.4nV/rtHz
Gain Low End (dB) -11dB Supply Voltage (V) ±5V
Gain High End (dB) +31dB Supply Current 20mA
Gain Accuracy (dB) ±0.5dB
AD603 订购指南
产品型号 产品状态 封装 引脚 温度范围
5962-9457203MPA 量产 8 ld CerDIP 8 军用
AD603-EVALZ 量产 评估板 工业
AD603AQ 量产 8 ld CerDIP 8 工业
AD603AR 量产 8 ld SOIC 8 工业
AD603AR-REEL 量产 8 ld SOIC 8 工业
AD603AR-REEL7 量产 8 ld SOIC 8 工业
AD603ARZ 量产 8 ld SOIC 8 工业
AD603ARZ-REEL 量产 8 ld SOIC 8 工业
AD603ARZ-REEL7 量产 8 ld SOIC 8 工业
AD603SQ/883B 量产 8 ld CerDIP 8 军用
