AD5235: 非易失性、双通道、1024位数字电位计

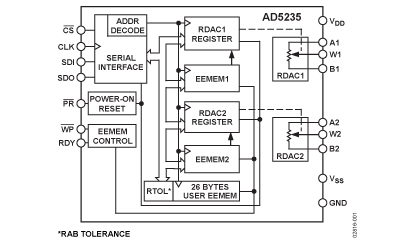

AD5235 功能框图AD5235是一款双通道非易失性存储器(术语“非易失性存储器”和EEMEM可互换使用)、数控电位计(数字电位计和RDAC这些术语可以互换使用),拥有1024阶跃分辨率,保证最大低电阻容差误差为±8%。该器件可实现与机械电位计相同的电子调整功能,而且具有增强的分辨率、固态可靠性和出色的低温度系数性能。通过SPI(R)-兼容串行接口,AD5235具有灵活的编程能力,支持多达16种工作模式和调节模式,其中包括暂存编程、存储器存储和恢复、递增/递减、±6 dB/阶跃对数抽头调整和游标设置回读,同时提供额外的EEMEM1 ,用于存储用户定义信息,如其他元件的存储器数据、查找表、系统标识信息等。在暂存编程模式下,可以直接将具体设置编程至RDAC2 寄存器,使其设置W端与A端以及W端与B端之间的电阻。该设置信息可以存储于EEMEM之中,系统加电时会自动恢复至RDAC寄存器。EEMEM内容可以动态恢复,也可通过外部PR/选通恢复;EEMEM中的内容由一个WP/函数加以保护。为了简化编程,可以利用独立或同步线性步进递增或递减命令来上下移动RDAC游标,一次一步。对于游标设置中的对数±6 dB变化,可以利用左/右位移命令来倍增或减半RDAC游标设置。AD5235模式化电阻容差存储于EEMEM之中。因此,在回读模式下,主机处理器可得知实际端到端电阻。主机可以通过软件程序执行适当的电阻步进,这样可以简化开环应用以及精密校准和容差匹配应用。AD5235采用薄型16引脚TSSOP封装。保证工作温度范围为-40°C至+85℃扩展工业温度范围。

应用领域
  • DWDM激光二极管驱动器,光学监控系统
  • 机械电位计的替代产品
  • 仪器仪表:增益、失调电压调整
  • 可编程电压至电流转换
  • 可编程滤波器、延迟、时间常数
  • 可编程电源
  • 低分辨率DAC的替代产品
  • 传感器校准
技术指标
  • # Positions: 1024
  • Memory Type: Non-Volatile
  • Interface: SPI
  • Resistor Values (kOhms): 25, 250
  • Bipolar Voltage Range (V): "i? 1/2 3V
  • Supply Current : 3.5uA
  • Absolute Tempco (ppm/°C): 35ppm/C
特点
  • 双通道、1024位分辨率
  • 标称电阻:25 kΩ、250 kΩ
  • 标称电阻容差误差:±8%(最大值)
  • 低温度系数:35 ppm/°C
  • 2.7 V至5 V单电源或±2.5 V双电源
  • SPI兼容型串行接口
  • 非易失性存储器保存游标设置
  • 加电刷新EEMEM设置
  • 永久存储器写保护
  • 电阻容差储存于EEMEM中
  • 26字节额外非易失性存储器,用于存储用户定义信息
  • 1M编程周期
  • 典型数据保留期:100年
  • 温度范围:-40°C至+125°C
  • 受控制造基线
  • 同一装配/测试厂
  • 同一制造厂
  • 增强型产品变更通知
  • 认证数据可应要求提供
订购指南
产品型号 封装 引脚 温度范围 包装和数量 报价*(100-499) 报价*1000 pcs RoHS
AD5235BRU25-EP-RL7 产品状态: 量产 16 ld TSSOP 16 工业 Reel, 1000 - $ 10.56 N 材料信息
AD5235BRUZ25 产品状态: 量产 16 ld TSSOP 16 工业 Tube, 96 $ 3.91 $ 3.52 Y 材料信息
AD5235BRUZ25-RL7 产品状态: 量产 16 ld TSSOP 16 工业 Reel, 1000 $ 5.63 $ 3.52 Y 材料信息
AD5235BRUZ250 产品状态: 量产 16 ld TSSOP 16 工业 Tube, 96 $ 3.91 $ 3.52 Y 材料信息
AD5235BRUZ250-R7 产品状态: 量产 16 ld TSSOP 16 工业 Reel, 1000 $ 5.63 $ 3.52 Y 材料信息
V62/11605-01XB 产品状态: 联络ADI   16 工业 Reel, 1000 - $ 11.62 N 材料信息
开发工具
产品型号 描述 报价 RoHS 查看PCN/PDN 查看库存/ 购买/样片
EVAL-AD5235SDZ 产品状态: 量产 Evaluation Board $ 59.00 -
EVAL-SDP-CB1Z 产品状态: 量产 Evaluation Board $ 99.00 -
