AD5222: 双通道、增量/减量数字电位计

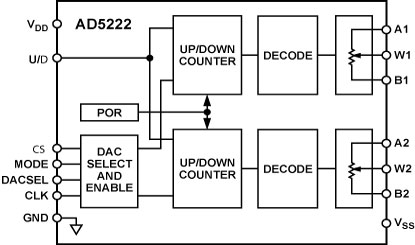

AD5222是一款双通道、128位、数字控制可变电阻(VR)，可实现与电位计、调整器或可变电阻相同的电子调整功能。A至B固定端接电阻（10 kΩ、50 kΩ、100 kΩ或1 MΩ）的通道间匹配容差为1%，标称温度系数为-300 ppm/°C。该产品针对便携式仪表及测试设备的“按钮”应用进行了优化。可变电阻位由芯片选择CS、计数CLK和U/D方向控制输入设置。MODE（模式）控制确定两个VR是同时递增还是独立递增。当MODE为逻辑0时，两个游标均向上或向下递增，而游标之间的相对设置不发生改变。如果任一游标到达电阻阵列的末端，就会保持游标之间的相对比值。在独立模式下（逻辑1），只有DACSEL引脚所确定的VR会发生改变。在前面板接口设计中，利用这一简单的“按钮”控制接口可省去微控制器。AD5222采用表面贴装(SO-14)封装。对于超紧凑解决方案，所选型号提供薄型TSSOP-14封装。所有器件的保证工作温度范围均为-40°C至+85°C扩展工业温度范围。
技术指标
|
特点
|
订购指南
| 产品型号 | 封装 | 引脚 | 温度范围 | 包装和数量 | 报价*(100-499) | 报价*1000 pcs | RoHS |
|---|---|---|---|---|---|---|---|
| AD5222BRU100-REEL7 产品状态: 量产 | 14 ld TSSOP | 14 | 工业 | Reel, 1000 | - | - | N 材料信息 |
| AD5222BRU1M-REEL7 产品状态: 量产 | 14 ld TSSOP | 14 | 工业 | Reel, 1000 | - | - | N 材料信息 |
| AD5222BRU50-REEL7 产品状态: 量产 | 14 ld TSSOP | 14 | 工业 | Reel, 1000 | - | - | N 材料信息 |
| AD5222BRUZ10 产品状态: 量产 | 14 ld TSSOP | 14 | 工业 | Tube, 96 | $ 0.89 | $ 0.80 | Y 材料信息 |
| AD5222BRUZ10-REEL7 产品状态: 量产 | 14 ld TSSOP | 14 | 工业 | Reel, 1000 | - | $ 0.80 | Y 材料信息 |
| AD5222BRUZ100 产品状态: 量产 | 14 ld TSSOP | 14 | 工业 | Tube, 96 | $ 0.89 | $ 0.80 | Y 材料信息 |
| AD5222BRUZ1M 产品状态: 量产 | 14 ld TSSOP | 14 | 工业 | Tube, 96 | $ 0.89 | $ 0.80 | Y 材料信息 |
| AD5222BRUZ50 产品状态: 量产 | 14 ld TSSOP | 14 | 工业 | Tube, 96 | $ 0.89 | $ 0.80 | Y 材料信息 |
| AD5222BRZ10 产品状态: 量产 | 14 ld SOIC | 14 | 工业 | Tube, 56 | $ 0.89 | $ 0.80 | Y 材料信息 |
| AD5222BRZ10-REEL7 产品状态: 量产 | 14 ld SOIC | 14 | 工业 | Reel, 1000 | - | $ 0.80 | Y 材料信息 |
| AD5222BRZ100 产品状态: 量产 | 14 ld SOIC | 14 | 工业 | Tube, 56 | $ 0.89 | $ 0.80 | Y 材料信息 |
| AD5222BRZ1M 产品状态: 量产 | 14 ld SOIC | 14 | 工业 | Tube, 56 | $ 0.89 | $ 0.80 | Y 材料信息 |
| AD5222BRZ50 产品状态: 量产 | 14 ld SOIC | 14 | 工业 | Tube, 56 | $ 0.89 | $ 0.80 | Y 材料信息 |
