AD5220: 增量/减量数字电位计

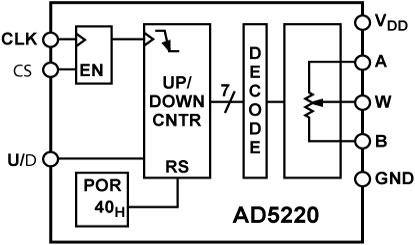

AD5220 功能框图 AD5220是一款单通道、128位、数字控制可变电阻(VR)器件,可实现与电位计或可变电阻相同的电子调整功能,并针对便携式仪表和测试设备的“按钮”应用进行了优化。端接电阻值（端到端）可以在10 kΩ至100 kΩ之间选择,以适应从宽带宽到低功耗的各种应用。该10 kΩ器件可提供650 KHz带宽,100 kΩ器件则可将功耗降至微瓦水平。可变电阻位由芯片选择CS、计数CLK和U/D方向控制输入设置,利用机械或按钮开关（或其它触点闭合器件）,很容易产生这些控制输入。内部上电复位功能可将游标预设为中量程。游标增至POT末端后,不会发生翻转至另一端的现象。在前面板接口设计中,利用这一简单的数字接口可省去微控制器。AD5220的主要应用包括：在新设计中替代机械电位计、远程增量调整应用、仪器仪表--增益与失调电压调整、可编程电压至电流转换、可编程滤波器、延迟、时间常数、报警音或亮度设置以及电源电压调整。AD5220提供表面贴装(SO-8)和8引脚塑料DIP两种封装。对于超紧凑解决方案,所选型号提供小型SOIC-8封装。所有器件的保证工作温度范围均为-40°C至+85°C工业温度范围。

技术指标

# Positions: 128
Memory Type: Volatile
Interface: Up/Down
Resistor Values (kOhms): 10, 50, 100
Supply Current : 15uA
Absolute Tempco (ppm/°C): 800ppm/C

特点

极低功耗：40 uA（最大值）
增量/减量计数控制

订购指南

产品型号	封装	引脚	温度范围	包装和数量	报价*(100-499)	报价*1000 pcs	RoHS
AD5220BNZ10 产品状态: 量产	8 ld PDIP	8	工业	Tube, 50	$ 1.03	$ 0.93	Y 材料信息
AD5220BNZ100 产品状态: 量产	8 ld PDIP	8	工业	Tube, 50	$ 1.03	$ 0.93	Y 材料信息
AD5220BNZ50 产品状态: 量产	8 ld PDIP	8	工业	Tube, 50	$ 1.03	$ 0.93	Y 材料信息
AD5220BR10 产品状态: 量产	8 ld SOIC	8	工业	Tube, 98	$ 1.16	$ 1.04	N 材料信息
AD5220BR10-REEL7 产品状态: 量产	8 ld SOIC	8	工业	Reel, 1000	$ 0.99	$ 1.04	N 材料信息
AD5220BR100 产品状态: 量产	8 ld SOIC	8	工业	Tube, 98	$ 1.16	$ 1.04	N 材料信息
AD5220BRM100 产品状态: 量产	8 ld MSOP	8	工业	Tube, 50	$ 1.16	$ 1.04	N 材料信息
AD5220BRM100-REEL7 产品状态: 量产	8 ld MSOP	8	工业	Reel, 1000	$ 0.99	$ 1.04	N 材料信息
AD5220BRMZ10 产品状态: 量产	8 ld MSOP	8	工业	Tube, 50	$ 1.00	$ 0.90	Y 材料信息
AD5220BRMZ10-REEL7 产品状态: 量产	8 ld MSOP	8	工业	Reel, 1000	$ 0.99	$ 0.90	Y 材料信息
AD5220BRMZ100 产品状态: 量产	8 ld MSOP	8	工业	Tube, 50	$ 1.00	$ 0.90	Y 材料信息
AD5220BRMZ100-R7 产品状态: 量产	8 ld MSOP	8	工业	Reel, 1000	$ 0.99	$ 0.90	Y 材料信息
AD5220BRMZ50 产品状态: 量产	8 ld MSOP	8	工业	Tube, 50	$ 1.00	$ 0.90	Y 材料信息
AD5220BRMZ50-RL7 产品状态: 量产	8 ld MSOP	8	工业	Reel, 1000	$ 0.99	$ 0.90	Y 材料信息
AD5220BRZ10 产品状态: 量产	8 ld SOIC	8	工业	Tube, 98	$ 1.00	$ 0.90	Y 材料信息
AD5220BRZ10-REEL 产品状态: 量产	8 ld SOIC	8	工业	Reel, 2500	$ 0.99	$ 0.90	Y 材料信息
AD5220BRZ10-REEL7 产品状态: 量产	8 ld SOIC	8	工业	Reel, 1000	$ 0.99	$ 0.90	Y 材料信息
AD5220BRZ100 产品状态: 量产	8 ld SOIC	8	工业	Tube, 98	$ 1.00	$ 0.90	Y 材料信息
AD5220BRZ100-REEL7 产品状态: 量产	8 ld SOIC	8	工业	Reel, 1000	$ 0.99	$ 0.90	Y 材料信息
AD5220BRZ50 产品状态: 量产	8 ld SOIC	8	工业	Tube, 98	$ 1.00	$ 0.90	Y 材料信息
