AD5200: 256位(AD5200)和33位(AD5201)数字电位计

AD5200AD5201分别是256位和33位数字控制电位计,可实现与电位计或可变电阻相同的电子调整功能。两款器件均内置一个可变电阻,采用紧凑的 (3mm X 5mm)小型SOIC-10封装。

技术指标
  • # Positions: 256
  • Memory Type: Volatile
  • Interface: SPI
  • Resistor Values (kOhms): 10, 50
  • Bipolar Voltage Range (V): "i? 1/2 3V
  • Supply Current : 15uA
  • Absolute Tempco (ppm/°C): 500ppm/C

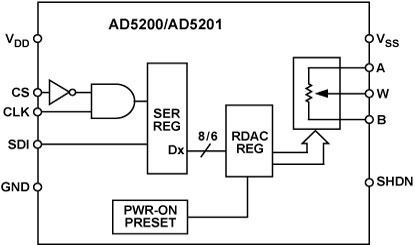

功能框图

特点
  • 端接电阻(端到端):10KΩ、50KΩ
  • 33位AD5201的游标直接连至两个终端端子
  • 三线式SPI兼容型串行数据输入
  • +2.7 V至+5.5 V单电源或±2.7 V双电源供电,特别适合以地为参考的交流信号
  • 上电预设至中间电平
  • 提供详尽的特征说明(可变电阻器以及电位计-分压器模式DNL、THD、噪声、带宽),确保没有意外!
  • 紧凑的小型SOIC封装,高度小于1.1 mm,特别适合PCMCIA卡
电路应用
  • 机械电位计的替代产品
  • 仪器仪表:增益、失调电压调整
  • 可编程电压至电流转换
  • 可编程滤波器、延迟、时间常数
  • 线路阻抗匹配
订购指南
产品型号 封装 引脚 温度范围 包装和数量 报价*(100-499) 报价*1000 pcs RoHS
AD5200BRMZ10 产品状态: 量产 10 ld MSOP 10 工业 Tube, 50 $ 0.99 $ 0.89 Y 材料信息
AD5200BRMZ10-REEL7 产品状态: 量产 10 ld MSOP 10 工业 Reel, 1000 $ 0.98 $ 0.89 Y 材料信息
AD5200BRMZ50 产品状态: 量产 10 ld MSOP 10 工业 Tube, 50 $ 0.99 $ 0.89 Y 材料信息
AD5200BRMZ50-REEL7 产品状态: 量产 10 ld MSOP 10 工业 Reel, 1000 $ 0.98 $ 0.89 Y 材料信息
应用技术支持与电子电路设计开发资源下载
  1. AD5200 数据手册DataSheet下载 .PDF
  2. Analog Devices, Inc.ADI 美国模拟器件公司产品订购手册 .PDF
