AD5100: 系统管理IC,具有可编程四通道电压监控与管理功能
AD5100是一款可编程系统管理IC,它集成了四通道电压监控与一个看门狗管理电路,当系统出现故障时,能够关断外部电源、复位处理器,或禁用其它系统电子设备。AD5100也可用于保护系统,避免由于不正确的设备上电时序而引起的故障。AD5100内部极具鲁棒性的看门狗复位控制器能够监控两路30 V输入（具有关断和复位控制功能）,一路2.3 V ～ 5.0 V输入,以及一路1.6 V ～ 8 V输入。大多数监控输入阈值与定时设置都可实时编程,或利用OTP特性由工厂永久设定。
AD5100是一款通用器件,适合于关键微处理器、DSP以及嵌入式系统工作在恶劣的汽车、工业、通信网络环境等系统监控应用。
AD5100采用紧凑型QSOP-16封装,可在扩展的汽车温度范围（-40°C ～ +125°C）内工作。
产品应用领域 Applications
- 汽车系统
- 网络设备
- 计算机、控制器与嵌入式系统
AD5100 特点
- 三路30 V监控输入,可对外部设备进行关断控制
- 可编程过压、欠压、上电与断电阈值,以及关断时序
- 关断报警,具有故障检测功能
- 外部设备的复位控制 - 一路5 V监控输入,可对外部设备进行复位控制
- 可编程复位阈值与保持时间 - MOST50兼容输入
- 利用V2MON与V4MON的诊断应用 - 两种监控功能
- 看门狗复位控制器,具有可编程超时和可选浮点输入
- 手动复位控制,用于外部设备 - 2个设备使能输出,以及6个可编程监控输入（参见表1）
- 工作范围
- 电源电压：3.0 V ～ 30 V
- 温度范围：–40°C ～ +125°C
- 低关断电流：10 uA - 高电压输入防迁移屏蔽引脚
- I^2C兼容接口
- OTP1用于永久阈值与时序设置
- OTP可被改写,以实现动态调整
- 通过边沿触发信号上电
- 通过I^2C软件断电
一次性可编程EPROM,在OTP激活前,阻值可任意调节。

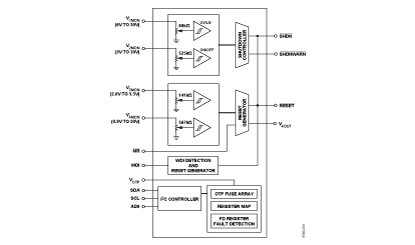

AD5100 功能框图
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| AD5100YRQZ | 量产 | 16 ld QSOP | 16 | 汽车级 |
| AD5100YRQZ-1REEL | 量产 | 16 ld QSOP | 16 | 汽车级 |
| AD5100YRQZ-1RL7 | 量产 | 16 ld QSOP | 16 | 汽车级 |
| AD5100YRQZ-RL7 | 量产 | 16 ld QSOP | 16 | 汽车级 |
