ADA4857-1: 超低失真、低功耗、低噪声、高速运算放大器

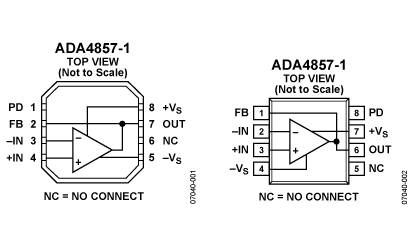

ADA4857是一款单位增益稳定的高速、电压反馈型放大器，具有低失真、低噪声与高压摆率。ADA4857的无杂散动态范围为-91 dBc @ 10 MHz，是诸如超声设备、自动测试设备、有源滤波器以及ADC驱动器等应用的理想选择。它基于ADI公司专有的下一代XFCB（超高速互补双极型）工艺与创新的架构，来实现高性能。ADA4857具有850 MHz带宽、2800 V/µs压摆率、5 ns的至0.1%精度的建立时间，宽电源电压范围（5 V～10 V），使其成为要求宽动态范围、高精密度与高速度系统的理想选择。ADA4857-1放大器采用3 mm × 3 mm、8引脚LFCSP封装以及标准8引脚SOIC（R-8）封装。ADA4857-2采用4 mm × 4 mm、16引脚LFCSP封装。LFCSP封装具有裸露焊盘，提供到印制电路板的低热阻路经，从而实现更高效的热量传输并增加了可靠性。ADA4857-1工作在扩展的工业温度范围（-40°C～+125°C），ADA4857-2工作在扩展的温度范围（-40°C～+105°C）。
应用领域
- 仪表
- 中频和基带放大器
- 有源滤波器
- ADC驱动器
- DAC缓冲器
|
技术指标
- Vcc-Vee: 4.5V to 10.5V
- Isy per Amplifier: 5.5mA
- Packages: CSP,SOIC
- -3dB Bandwidth: 850MHz
- Slew Rate: 2.8kV/µs
- Vos: 2mV
- Ib: 2µA
- # OpAmps per Pkg: 1
- Input Noise (nV/rtHz): 4.4nV/rtHz
|
订购指南
| 产品型号 |
封装 |
引脚 |
温度范围 |
包装和数量 |
报价*(100-499) |
报价*1000 pcs |
RoHS |
| ADA4857-1YCPZ-R2 产品状态: 量产 |
8 ld LFCSP (3x3mm) |
8 |
工业 |
Reel, 250 |
$ 2.56 |
$ 2.56 |
Y 材料信息 |
| ADA4857-1YCPZ-R7 产品状态: 量产 |
8 ld LFCSP (3x3mm) |
8 |
工业 |
Reel, 1500 |
$ 1.78 |
$ 1.49 |
Y 材料信息 |
| ADA4857-1YCPZ-RL 产品状态: 量产 |
8 ld LFCSP (3x3mm) |
8 |
工业 |
Reel, 5000 |
$ 1.78 |
$ 1.49 |
Y 材料信息 |
| ADA4857-1YRZ 产品状态: 量产 |
8 ld SOIC |
8 |
|
Tube, 98 |
$ 1.78 |
$ 1.49 |
Y 材料信息 |
| ADA4857-1YRZ-R7 产品状态: 量产 |
8 ld SOIC |
8 |
工业 |
Reel, 1000 |
$ 1.78 |
$ 1.49 |
Y 材料信息 |
| ADA4857-1YRZ-RL 产品状态: 量产 |
8 ld SOIC |
8 |
工业 |
Reel, 2500 |
$ 1.78 |
$ 1.49 |
Y 材料信息 |
开发工具
| 产品型号 |
描述 |
报价 |
RoHS |
查看PCN/PDN |
查看库存/
购买/样片 |
| ADA4857-1ACP-EBZ 产品状态: |
8-lead LFCSP Evaluation Board |
- |
|
- |
联络ADI |
| ADA4857-1YR-EBZ 产品状态: 量产 |
8-lead SOIC Evaluation Board |
$ 18.25 |
是 |
- |
|
