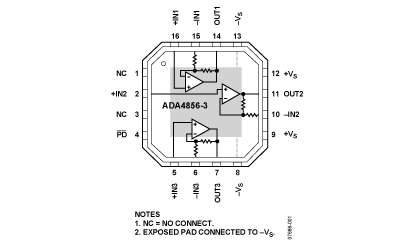

ADA4856-3:单电源、高速、固定增益为+2、轨到轨输出视频放大器
ADA4856-3(三路)是一款固定增益为+2、单电源供电、轨到轨输出视频放大器。该放大器具备出色的视频性能，负载为150Ω时，可实现225 MHz的-3 dB带宽、800 V/us的压摆率以及74 MHz的0.1 dB的平坦度。其输入共模电压范围宽，覆盖地电平以下0.2 V至正电压轨以下1 V的范围。此外，输出电压摆幅控制在任一电源200 mV以内，这使得该款视频放大器可以方便地用在低至3.3 V的单电源电压上。在提供高达52mA负载电流的同时，ADA4856-3的每路低功耗电流典型值为7.8mA。对于节能应用而言，该放大器还提供省电功能，可将电源电流降至1mA。ADA4856-3采用16引脚LFCSP封装，额定工作温度范围为扩展的工业温度范围-40°C至+105°C。
特性
- 电压反馈架构
- 高速放大器
-3 dB带宽：225 MHz
2 V p-p时0.1 dB平坦度：74 MHz
压摆率：800 V/us
稳定时间(稳定度0.1%，步进电压2 V)：5 ns
- 高输入共模电压范围
-VS - 0.2 V至+VS-1 V
- 轨到轨输出摆幅：0.1 V至4.9 V
- 电源电压范围： 3 V至5.5 V
- 差分增益误差：0.01%
- 差分相位误差：0.01°
- 低功耗
电源电流典型值：7.8 mA/放大器
省电功能
- 采用16引脚LFCSP封装
|
技术指标
- Vcc-Vee: 3V to 5.5V
- Packages: CSP
- -3dB Bandwidth: 400MHz
- Slew Rate: 800V/us
- Vos: 1mV
- Ib: 4.5uA
- # OpAmps per Pkg: 3
- Input Noise (nV/rtHz): 6.5nV/rtHz
应用领域
- 专业视频
- 消费类视频
- 成像
- 仪表
- 基站
- 有源滤波器
- 缓冲器
|
订购指南
| 产品型号 |
封装 |
引脚 |
温度范围 |
包装和数量 |
报价*(100-499) |
报价*1000 pcs |
RoHS |
| ADA4856-3YCPZ-R2 产品状态: 量产 |
16 ld LFCSP (4x4x.85mm, 2.10mm exposed pad) |
16 |
工业 |
Reel, 250 |
$ 1.64 |
$ 1.64 |
Y 材料信息 |
| ADA4856-3YCPZ-R7 产品状态: 量产 |
16 ld LFCSP (4x4x.85mm, 2.10mm exposed pad) |
16 |
工业 |
Reel, 1500 |
- |
$ 1.39 |
Y 材料信息 |
| ADA4856-3YCPZ-RL 产品状态: 量产 |
16 ld LFCSP (4x4x.85mm, 2.10mm exposed pad) |
16 |
工业 |
Reel, 5000 |
- |
$ 1.39 |
Y 材料信息 |
开发工具
| 产品型号 |
描述 |
报价 |
RoHS |
查看PCN/PDN |
查看库存/
购买/样片 |
| ADA4856-3YCP-EBZ 产品状态: 量产 |
8-lead LFCSP Evaluation Board |
$ 18.26 |
是 |
- |
|
