G6Z 表面安装高频继电器

3GHz带小型1极表面安装高频继电器

欧姆龙继电器特点如下

订购型号

·印刷基板用端子型标准形式
种类 构造 接点
构成		 端子
配列		 阻抗特性
 型号 线圈额定电压(V) 最小包装单位
单稳型 塑料密封型 1c E型 75Ω G6Z-1PE DC3、4.5、5、9、12、24 25个/杆装
50Ω G6Z-1PE-A
Y型 75Ω G6Z-1P
50Ω G6Z-1P-A
1绕组闭锁型 E型 75Ω G6ZU-1PE
50Ω G6ZU-1PE-A
Y型 75Ω G6ZU-1P
50Ω G6ZU-1P-A
2绕组闭锁型 E型 75Ω G6ZK-1PE
50Ω G6ZK-1PE-A
Y型 75Ω G6ZK-1P
50Ω G6ZK-1P-A
注.
·表面安装端子型标准形式
种类 构造 接点
构成		 端子
配列		 阻抗特性
 型号 线圈额定电压(V) 最小包装单位
单稳型 塑料密封型 1c E型 75Ω G6Z-1FE DC3、4.5、5、9、12、24 25个/杆装
(300个/卷)
50Ω G6Z-1FE-A
Y型 75Ω G6Z-1F
50Ω G6Z-1F-A
1绕组闭锁型 E型 75Ω G6ZU-1FE
50Ω G6ZU-1FE-A
Y型 75Ω G6ZU-1F
50Ω G6ZU-1F-A
2绕组闭锁型 E型 75Ω G6ZK-1FE
50Ω G6ZK-1FE-A
Y型 75Ω G6ZK-1F
50Ω G6ZK-1F-A

额定值

·操作线圈/单稳型(G6Z-1P(E)、G6Z-1F(E))
项目
额定电压(V)
额定电流
(mA)		 线圈电阻
(Ω)		 动作电压
(V)		 复位电压
(V)		 最大容许电压
(V)		 消耗功率
(mW)
DC 3 66.7 45 75％以下 10％以上 150％ 约200
4.5 44.4 101
5 40.0 125
9 22.2 405
12 16.7 720
24 8.3 2,880
·操作线圈/1绕组闭锁型(G6ZU-1P(E)、G6ZU-1F(E))
项目
额定电压(V)
额定电流
(mA)		 线圈电阻
(Ω)		 置位电压
(V)		 重置电压
(V)		 重置电压
(V)		 消耗功率
(mW)
DC 3 66.7 45 75％以下 75％以下 150％ 约200
4.5 44.4 101
5 40.0 125
9 22.2 405
12 16.7 720
24 8.3 2,880
·操作线圈/2绕组闭锁型(G6ZK-1P(E)、G6ZK-1F(E))
项目
额定电压(V)
额定电流
(mA)		 线圈电阻
(Ω)		 置位电压
(V)		 重置电压
(V)		 重置电压
(V)		 消耗功率
(mW)
DC 3 120 25 75％以下 75％以下 150％ 约360
4.5 80 56
5 72 69
9 40 225
12 30 400
24 15 1,600
注.
  1. 额定电流、线圈电阻的值指的是线圈温度为+23℃时的值。公差为+10%。
  2. 动作特性指的是线圈温度为+23℃时的值。
  3. 最大容许电压指的是继电器操作电源的电压容许变动范围的最大值。
  4. 动作·复位电压和置位·重置电压的测定时根据直投法(矩形波)测定的值。
·开关部(接点部)
项目
负载
电阻负载
额定负载 AC30V 10mA
DC30V 10mA
900MHz 10W ＊
额定通电电流 0.5A
接点电压的最大值 AC30V、DC30V
接点电流的最大值 0.5A
＊50Ω系列、75Ω、V.SWR的值为1.2以下。
·高频特性*1



项 目
高频
900MHz 2.6GHz
TH SMD TH SMD
E型 Y型 E型 Y型 E型 Y型 E型 Y型
绝缘 75Ω 65dB以上 60dB以上 35dB以上 45dB以上 30dB以上 40dB以上
50Ω 60dB以上
插入损失
(不含基板损失)		 75Ω 0.2dB以下 0.5dB以下
50Ω 0.1dB以下 0.3dB以下
V.SWR 75Ω 1.2以下 1.5以下
50Ω 1.1以下 1.3以下
回复损失 75Ω 20.8dB以上 14.0dB以上
50Ω 26.4dB以上 17.7dB以上
通过电力的最大值 10W *2
开关电力的最大值 10W *2
注.上述值为初期值。
  1. 在微小负载领域中，使用在需要高频特性的高可重复性能（再现性）的行业时，请向您的欧姆龙代表询问。
  2. ＊50Ω系列、75Ω、V.SWR的值为1.2以下。

性能

种类


项目
型号
单稳型 1绕组闭锁型 2绕组闭锁型
G6Z-1P（E）
G6Z-1F（E）		 G6ZU-1P（E）
G6ZU-1F（E）		 G6ZK-1P（E）
G6ZK-1F（E）
接触电阻＊1 100mΩ以下
动作（置位）时间＊2 10ms以下（约3.5ms） 10ms以下（约2.5ms）
复位（置位）时间＊3 10ms以下（约2.5ms）
最小置位、重置脉冲时间 ― 12ms
绝缘电阻＊3 100MΩ以上（DC500V兆欧表）
耐压 线圈与接点间 AC1,000V 50/60Hz 1 min
线圈接点与接地间 AC500V 50/60Hz 1min
同极接点间 AC500V 50/60Hz 1min
振动 耐久 10～55～10Hz 单振幅0.75mm（双振幅1.5mm）
误动作 10～55～10Hz 单振幅0.75mm（双振幅1.5mm）
冲击 耐久 1000m/s2
误动作 500m/s2
寿命 机械 100万次以上（开关频率36,000次/h）
电气 30万次以上(AC30V 10mA/DC30V 10mA)、10万次以上(900MHz 10W)开关频率1,800次/h
使用环境温度 －40～+70℃(无结冰、无凝露)
使用环境湿度 5～85%RH
重量 约2.8g
注.以上为初始值。
  1. 测量条件 ：根据电压下降法，在DC1V 10mA的条件下。
  2. ( )内的值为实际值。
  3. 测量条件 ：用DC500V兆欧表测量，位置与测量耐压时相同。

外形尺寸

（单位：mm）

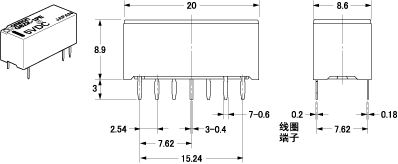

印刷基版用端子型
G6Z-1PE
G6ZU-1PE
G6Z-1PE-R
印刷基板加工尺寸(BOTTOM VIEW)
尺寸公差±0.1mm。		 端子配置/内部连接图(BOTTOM VIEW)
注. 一般尺寸公差为±0.3mm。
G6Z-1PE-A
G6ZU-1PE-A
印刷基板加工尺寸(BOTTOM VIEW)
尺寸公差±0.1mm。		 端子配置/内部连接图(BOTTOM VIEW)
注. 一般尺寸公差为±0.3mm。
G6Z-1P
G6ZU-1P
印刷基板加工尺寸(BOTTOM VIEW)
尺寸公差±0.1mm。		 端子配置/内部连接图(BOTTOM VIEW)
注. 一般尺寸公差为±0.3mm
G6Z-1P-A
G6ZU-1P-A
印刷基板加工尺寸(BOTTOM VIEW)
尺寸公差±0.1mm。		 端子配置/内部连接图(BOTTOM VIEW)
注. 一般尺寸公差为±0.3mm
G6ZK-1PE
印刷基板加工尺寸(BOTTOM VIEW)
尺寸公差±0.1mm。		 端子配置/内部连接图(BOTTOM VIEW)
注. 一般尺寸公差为±0.3mm
G6ZK-1PE-A
印刷基板加工尺寸(BOTTOM VIEW)
尺寸公差±0.1mm。		 端子配置/内部连接图(BOTTOM VIEW)
注. 一般尺寸公差为±0.3mm
G6ZK-1P
印刷基板加工尺寸(BOTTOM VIEW)
尺寸公差±0.1mm。		 端子配置/内部连接图(BOTTOM VIEW)
注. 一般尺寸公差为±0.3mm
G6ZK-1P-A
印刷基板加工尺寸(BOTTOM VIEW)
尺寸公差±0.1mm。		 端子配置/内部连接图(BOTTOM VIEW)
注. 一般尺寸公差为±0.3mm

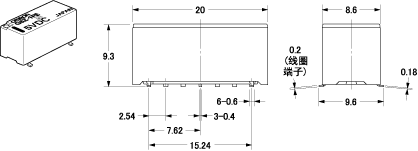

表面安装端子型
G6Z-1FE
G6ZU-1FE
印刷基板加工尺寸(TOP VIEW)尺寸公差±0.1mm。 端子配置/内部连接图(TOP VIEW)
注1. 一般尺寸公差为±0.3mm。注2. 端子间水平差在0.1mm以下。
G6Z-1FE-A
G6ZU-1FE-A
印刷基板加工尺寸(TOP VIEW)
尺寸公差±0.1mm。		 端子配置/内部连接图(TOP VIEW)
注1. 一般尺寸公差为±0.3mm。注2. 端子间水平差在0.1mm以下。
G6Z-1F
G6ZU-1F
印刷基板加工尺寸(TOP VIEW)
尺寸公差±0.1mm。		 端子配置/内部连接图(TOP VIEW)
注1. 一般尺寸公差为±0.3mm。注2. 端子间水平差在0.1mm以下。
G6Z-1F-A
G6ZU-1F-A
印刷基板加工尺寸(TOP VIEW)
尺寸公差±0.1mm。		 端子配置/内部连接图(TOP VIEW)
注1. 一般尺寸公差为±0.3mm。注2. 端子间水平差在0.1mm以下。
G6ZK-1FE
印刷基板加工尺寸(TOP VIEW)
尺寸公差±0.1mm。		 端子配置/内部连接图(TOP VIEW)
注1. 一般尺寸公差为±0.3mm。注2. 端子间水平差在0.1mm以下。
G6ZK-1FE-A
印刷基板加工尺寸(TOP VIEW)
尺寸公差±0.1mm。		 端子配置/内部连接图(TOP VIEW)
注1. 一般尺寸公差为±0.3mm。注2. 端子间水平差在0.1mm以下。
G6ZK-1F
印刷基板加工尺寸(TOP VIEW)
尺寸公差±0.1mm。		 端子配置/内部连接图(TOP VIEW)
注1. 一般尺寸公差为±0.3mm。注2. 端子间水平差在0.1mm以下。
G6ZK-1F-A
印刷基板加工尺寸(TOP VIEW)
尺寸公差±0.1mm。		 端子配置/内部连接图(TOP VIEW)
注1. 一般尺寸公差为±0.3mm。注2. 端子间水平差在0.1mm以下。
