G6RL 功率用继电器

高12.3mm、可进行1极10A开关的低背型功率继电器

欧姆龙功率继电器G6RL特点如下

• 高12.3mm的低背型产品。
• 绝缘距离10mm，线圈-接点间为5kV耐电压的高绝缘型产品。
• 备有1极a接点、c接点。
• 最高环境温度可达85℃。

订购型号

保护构造	接点构成	型号（标准型）	型号（AgSnIn接点型）	线圈额定电压（V）	最小包装单位
耐助焊剂型	1a	G6RL-1A	－	DC3、5、6、12、24、48	100个/托盘
		－	G6RL-1A-ASI	DC5、6、12、24
		G6RL-1	G6RL-1-ASI	DC3、5、6、12、24、48
	1c
塑料密封型	1a	－	G6RL-1A4-ASI	DC12
	1c	－	G6RL-14-ASI	DC5、12

注.

• 订购时，请注明线圈额定电压（V）。
  例：G6RL-1A DC3
  此外，交付时的包装标记及标注的电压规格为□□VDC。

额定值

操作线圈

项目 额定电压（V）		额定电流 (mA)	线圈电阻 (Ω)	动作电压 (V)	复位电压 (V)	最大容许电压 (V)	消耗功率 (mW)
DC	3	73.3	40	70％ 以下	10％以上	160％ （at23℃）	约200
	5	44.0	113
	6	36.7	163
	12	18.3	654
	24	9.2	2,618
	48	5.0	9,600				约240

• 注1. 额定电流、线圈电阻为线圈温度+23℃时的值，公差±10％。
• 注2. 动作特性为线圈温度+23℃时的值。
• 注3. 最大容许电压为继电器线圈能够施加的电压的最大值。

开关部（接点部）

项目 负载	电阻负载
接触电阻 ＊1	100mΩ以下
接触结构	单
接点材质	Ag合金(无Cd材料)
额定负载＊	AC250V 10A(NO)、AC250V 8A、DC30V 5A
额定通电电流	AC：10A、DC：5A
接点电压最大值	AC400V、DC300V
接点电流最大值	NO：10A、NC：8A

＊G6RL-1(A)、G6RL-1(A)4-ASI：AC250V 8A、DC24V 5A

性能

接触电阻 ＊1		100mΩ以下
动作时间		10ms以下
复位时间		5ms以下
绝缘电阻 ＊2		1,000MΩ以上
耐压	线圈和接点之间	AC5,000V 50/60Hz 1min
	同极接点之间	AC1,000V 50/60Hz 1min
耐冲击电压	线圈和接点之间	10kV（1.2×50μs）
振动	耐久	10～55～10Hz 单振幅0.75mm（双振幅1.5mm）
	误动作	励磁：10～55～10Hz 单振幅0.825mm（双振幅1.65mm） 无励磁：10～55～10Hz 单振幅0.4mm（双振幅0.8mm）
冲击	耐久	1000m/s2
	误动作	NO：200m/S2、NC：50m/S2
寿命	机械	1,000万次以上（开关频率18,000次/h）
	电气	G6RL-1(A) AC250V 8A（电阻负载）5万次以上(NO) AC250V 8A（电阻负载）5万次以上(NC) DC24V 5A（电阻负载）5万次以上 （开关频率600次/h） G6RL-1(A)-ASI AC250V 10A（电阻负载）10万次以上(NO) AC250V 8A（电阻负载）10万次以上 DC30V 5A（电阻负载）5万次以上 （开关频率1,800次/h） G6RL-1(A)4-ASI AC250V 8A（电阻负载）5万次以上(NO) AC250V 8A（电阻负载）5万次以上(NC) DC24V 5A（电阻负载）5万次以上 （开关频率1,800次/h）
故障率 P水准（参考值 ＊3）		DC5V 10mA
使用环境温度		-40～+80℃（无结冰、无凝露）
使用环境湿度		5～85％RH
重量		约7.8g

注.上述为初始值。

1. 测量条件：根据电压下降法，在DC5V 1A的条件下。
2. 测量条件：用DC500V兆欧表测量，位置与测量耐压时相同。
3. 此值为开关频率120次/min时的值。

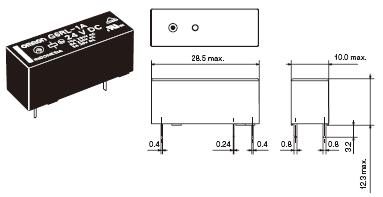

外形尺寸

G6RL-1A
G6RL-1A-ASI
G6RL-1A4-ASI

印刷基板加工尺寸(BOTTOM VIEW)

(无线圈极性) 端子配置/内部连接图(BOTTOM VIEW)

---

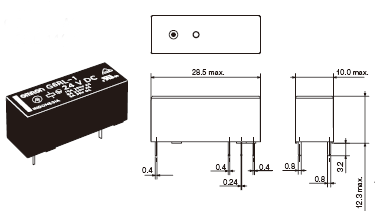

G6RL-1
G6RL-1(-ASI)
G6RL-14(-ASI)

印刷基板加工尺寸(BOTTOM VIEW)

(无线圈极性) 端子配置/内部连接图 (BOTTOM VIEW)
