G6K(U)-2F-RF(-S) 表面安装高频继电器
对应表面封装 1GHz带 小型2极高频继电器
欧姆龙继电器特点如下
- 1GHz带优异的高频特性（1GHz中） 插入损失：0.2dB以下， 绝缘接点间：20dB以上/异极间：30dB以上。
- 长10.3mm×宽6.9mm×高5.4mm的超小型。
- 额定消耗电力100mW的高灵敏度。
- 备有单稳型、1绕阻闭锁型等产品。
- 具有可节省封装面积的规格（G6K(U)-2F-RF-S）更节省空间。
- 备有重复性（再现性）优良的高接触可靠型产品。（如有需要，敬请咨询。）
订购型号
标准规格
| 种类 | 构造 | 接点构成 | 型号 | 线圈额定电压(V) | 最小包装单位 |
| 单稳型 | 塑料密封型 | 2c | G6K-2F-RF | DC3 、4.5 、5 、12 、24 | 300个/托盘 300、900个/卷 |
| 1绕组闭锁型 | G6KU-2F-RF | DC3 、4.5 、5 、12 、24 |
省封装面积型
| 种类 | 构造 | 接点构成 | 型号 | 线圈额定电压(V) | 最小包装单位 |
| 单稳型 | 塑料密封型 | 2c | G6K-2F-RF-S | DC3 、4.5 、5 、12 、24 | 300个/托盘 300、900个/卷 |
| 1绕组闭锁型 | G6KU-2F-RF-S | DC3 、4.5 、5 、12 、24 |
- 注1. 订购时，请注明线圈额定电压（V）。 例：G6K-2F-RF DC3 此外，交付时的包装标记及产品上标注的电压规格为□□VDC。
- 注2. 订购带状包装时，请在型号末尾加上-TR03或-TR09。 例：G6K-2F-RF -TR03 DC3 每卷的继电器个数：
TR03 300个
TR09 900个
继电器本体上并没有-TR标记。（型号末尾无-TR03、-TR09标记时为托盘包装。）
额定值
操作线圈/单稳型(G6K-2F-RF(-S)
| 项目
额定电压(V) |
额定电流 (mA) | 线圈电阻 ( Ω) | 动作电压 (V) | 复位电压 (V) | 最大容许电压 (V) | 消耗功率 (mW) | |
| DC | 3 | 33.0 | 91 | 80%以下 | 10%以上 | 150% | 約100 |
| 4.5 | 23.2 | 194 | |||||
| 5 | 21.1 | 237 | |||||
| 12 | 9.1 | 1,315 | |||||
| 24 | 4.6 | 5,220 | |||||
操作线圈/1绕组闭锁型(G6KU-2F-RF（-S）)
线圈/1绕组闭锁型(G6KU-2F-RF（-S）)
| 项目
额定电压(V) |
额定电流 (mA) | 线圈电阻 ( Ω) | 置位电压 (V) | 重置电压 (V) | 最大容许电压 (V) | 消耗功率 (mW) | |
| DC | 3 | 33.0 | 91 | 75%以下 | 75%以下 | 150% | 約100 |
| 4.5 | 23.2 | 194 | |||||
| 5 | 21.1 | 237 | |||||
| 12 | 9.1 | 1,315 | |||||
| 24 | 4.6 | 5,220 | |||||
- 额定电流、线圈电阻是线圈温度在+23℃时的值，公差为±10%。
- 动作特性为线圈温度在+23℃时的值。
- 最大容许电压为继电器线圈能够施加的电压的最大值。
开关部(接点部)
|
高频率特性
|
||||||||||||||||||||||||||||||||||
性能
|
单稳型 | 1绕组闭锁型 | |||||
| G6K-2F-RF(-S) | G6KU-2F-RF(-S) | ||||||
| 接触电阻＊1 | 100mΩ以下 | ||||||
| 动作(置位)时间＊2 | 3ms以下(约1.4ms) | 3ms以下(约1.2ms) | |||||
| 复位(重置)时间＊2 | 3ms以下(約1.4ms) | 3ms以下(約1.2ms) | |||||
| 最小置位、重置脉冲时间 | —— | 10ms | |||||
| 绝缘电阻＊3 | 1,000MΩ 以上（DC500V兆欧表） | ||||||
| 耐压 | 线圈与接点间 | AC750V 50/60Hz 1min | |||||
| 异极接点间 | AC750V 50/60Hz 1min | ||||||
| 同极接点间 | AC750V 50/60Hz 1min | ||||||
| 线圈接点与接地间 | AC500V 50/60Hz 1min | ||||||
| 振动 | 耐久 | 10～55～10Hz 单振幅2.5mm(双振幅5mm)、55～500Hz 300m/s2 | |||||
| 误动作 | 10～55～10Hz 单振幅1.65mm(双振幅3.3mm)、55～500Hz 200m/s2 | ||||||
| 冲击 | 耐久 | 1,000m/s2 | |||||
| 误动作 | 750m/s2 | ||||||
| 寿命 | 机械 | 5,000万次以上（开关频率36,000次/h） | |||||
| 电气 | 10万次以上（开关频率1,800次/h） | ||||||
| 使用环境温度 | -40～+70℃(无结冰、无凝露) | ||||||
| 使用环境湿度 | 5～85％RH | ||||||
| 重量 | 約0.95g | ||||||
注. 以上为初始值。
- 测量条件：根据电压下降法，在DC1V 10mA的条件下。
- （ ）内的值为实际值。 *
- 测量条件：用DC500V兆欧表测量，位置与测量耐压时相同。

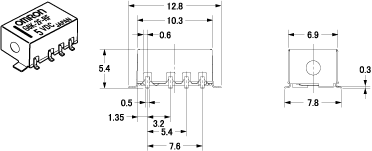

外形尺寸（单位：mm）
标准型 G6K-2F-RF G6KU-2F-RF
 |
 |
 |
| 注1.一般尺寸公差为±0.3mm 注2. 端子间水平差在0.15mm以下。 |
印刷基板加工尺寸(TOP VIEW) 尺寸公差±0.1mm。 |
端子配置/内部连接图 (TOP VIEW) |
省封装面积型 G6K-2F-RF-S G6KU-2F-RF-S
 |
 |
 |
| 注1.一般尺寸公差为±0.3mm 注2. 端子间水平差在0.15mm以下。 |
印刷基板加工尺寸(TOP VIEW) 尺寸公差±0.1mm。 |
端子配置/内部连接图(TOP VIEW) |
