G6D 功率继电器
用于PC（可编程控制器）、温控器等输出用途的小型纤细型功率继电器
欧姆龙功率继电器G6D特点如下
对应高密度安装，面积减少约45%（于本公司G6B相比）（宽6.5mm×长17.5mm×高12.5mm）- 小型继电器，但可做到5A（AC250V、DC30V）的开闭能力
- 2A（AC250V、DC30V）具有可以实现30万次开闭的高耐久性
订购型号
| 接点构成 | 型号 | 线圈额定电压(V) | 最小包装单位 |
|---|---|---|---|
| 1a | G6D-1A-ASI | DC 5 | 25个/杆装 |
| DC12 | |||
| DC24 | |||
| G6D-1A-ASI-AP | DC12 | ||
| DC24 |
接线插座
| 继电器型号 | 适用插座 | 最小包装单位 |
|---|---|---|
| G6D-1A-ASI | P6D-04P | 25个 |
- 订购时，请注明线圈额定电压（V）。
例：G6D-1A-ASI DC5
此外，交付时的包装标记及标注的电压规格为□□VDC。
额定值
操作线圈
|
额定电流 (mA) |
线圈电阻 ( Ω) |
动作电压 (V) |
复位电压 (V) |
最大容许电压 (V) |
消耗功率 (mW) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| DC | 5 | 40 | 125 | 70％ 以下* |
10％以上 | 160％ （at23℃） |
约200 | ||||
| 12 | 16.7 | 720 | |||||||||
| 24 | 8.3 | 2,880 | |||||||||
- 额定电流、线圈电阻是线圈温度在+23℃时的值，公差为±10%
- 动作特性为线圈温度在+23℃时的值。
- 最大允许电压为继电器线圈能施加的电压的最大值。
＊但是反方向安装时为75%以下。
·开关部
|
阻性负载 | ||
|---|---|---|---|
| 接触机构 | 单 | ||
| 接点材质 | Ag合金（无Cd材料） (Ag合金（无Cd材料）+镀Au)＊ |
||
| 额定负载 | AC250V 5A DC 30V 5A |
||
| 额定通电电流 | 5A | ||
| 接点电压的最大值 | AC250V、DC30V | ||
| 接点电流的最大值 | 5A |
性能
| 接触电阻＊1 | 100mΩ以下 | |
|---|---|---|
| 动作时间 | 10ms以下 | |
| 复位时间 | 5ms以下 | |
| 绝缘电阻＊2 | 1,000MΩ以上 | |
| 耐压 | 线圈与接点间 | AC3,000V 50/60Hz 1min |
| 同极接点间 | AC750V 50/60Hz 1min | |
| 耐冲击电压 (线圈与接点间) |
6kV（1.2×50μs） | |
| 振动 | 耐久 | 10～55～10Hz 单振幅0.75mm（双1.5mm） |
| 误动作 | 10～55～10Hz 单振幅0.75mm（双1.5mm） | |
| 冲击 | 耐久 | 1,000m/S2 |
| 误动作 | 100m/S2 | |
| 寿命 | 机械 | 2,000万次以上 （开关频率18,000次/h） |
| 电气 | AC250V 5A（电阻负载）7万次以上 DC30V 5A（电阻负载）7万次以上 AC250V 2A（电阻负载）30万次以上 DC30V 2A（电阻负载）30万次以上 （开关频率1,800次/h） |
|
| 故障率P水准（参考值＊3） | DC5V 10mA （DC5V 1mA）＊4 |
|
| 使用环境温度 | -25～+70℃ (无结冰、无凝露) |
|
| 使用环境湿度 | 5～85％RH | |
| 重量 | 约3g | |
- 测量条件：根据电压下降法，在DC5V 1A的条件下。
- 测量条件：用DC500V兆欧表测量，位置与测量耐压时相同。
- 此值为开关频率在120次/min时的值。
- （）内为G6D-1A-ASI-AP时的值。

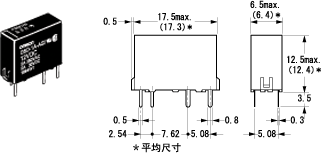

外形尺寸
G6D-1A-ASI(-AP)| 印刷基板加工尺寸(BOTTOM VIEW) | 端子配置/内部连接图(BOTTOM VIEW) | |
 |
 |
 |
| （无线圈极性） |

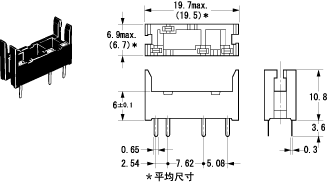

插座
P6D-04P
| 印刷基板加工尺寸(BOTTOM VIEW) | |
 |
 |
