G6C功率继电器

1a接点10A、1a1b接点8A与小型高容量型

欧姆龙功率继电器G6C特点如下

订购型号

标准型（UL规格 CSA规格认证）
种类
构 造 接点构成
单稳型 1绕组闭锁型 2绕组闭锁型 最小包装单位
型号 线圈额定电压(V) 型号 线圈额定电压(V) 型号 线圈额定电压(V)
耐助焊剂型 1a G6C-1117P-US DC3 G6CU-1117P-US DC3 G6CK-1117P-US DC3 100个/托盘
DC5 DC5 DC5
DC6 － DC6
DC12 DC12 DC12
DC24 DC24 DC24
1a1b G6C-2117C-US DC3 G6CU-2117C-US DC3 G6CK-2117C-US DC3
DC5 DC5 DC5
DC6 DC6 DC6
DC12 DC12 DC12
DC24 DC24 DC24
1a G6C-1114P-US DC3 G6CU-1114P-US DC3 G6CK-1114P-US DC3
DC5 DC5 DC5
DC6 DC6 DC6
DC12 DC12 DC12
DC24 DC24 DC24
1a1b G6C-2114C-US DC3 G6CU-2114C-US DC3 G6CK-2114C-US DC3
DC5 DC5 DC5
DC6 DC6 DC6
DC12 DC12 DC12
DC24 DC24 DC24
超声波清洗对应型（UL规格·CSA规格认证）
种类
构 造 接点构成
单稳型 1绕组闭锁型 2绕组闭锁型 最小包装单位
型号 线圈额定电压(V) 型号 线圈额定电压(V) 型号 线圈额定电压(V)
塑料密封型 1a G6C-1114P-US-U DC3 G6CU-1114P-US-U － G6CK-1114P-US-U － 100个/托盘
DC5 DC5 DC5
DC6 － －
DC12 DC12 DC12
DC24 － DC24
1a1b G6C-2114P-US-U － G6CU-2114P-US-U － G6CK-2114P-US-U －
DC5 － DC5
－ － －
DC12 － DC12
DC24 － －
注.订购标准型（-US型号），为带US/CSA的规格认证标志产品。
接线插座（另售）
继电器型号 适用插座 最小包装单位
G6C-2114P-US-P6C
G6C-2117P-US-P6C
G6C-1114P-US-P6C
G6C-1117P-US-P6C
G6CU-2114P-US-P6C
G6CU-2117P-US-P6C
G6CU-1114P-US-P6C
G6CU-1117P-US-P6C		 P6C-06P 20个/杆装
G6CK-2114P-US-P6C
G6CK-2117P-US-P6C
G6CK-1114P-US-P6C
G6CK-1117P-US-P6C		 P6C-08P
脱卸配件 P6B-Y1 1个
保持带 P6B-C2
注.P6C插座应使用专用继电器G6C□-□□□□P-US-P6C。

额定值

操作线圈/单稳型（含超声波清洗对应型）
项目
额定电压（V）
额定电流
(mA)		 线圈电阻
(Ω)		 动作电压
(V)		 复位电压
(V)		 最大容许电压
(V)		 消耗功率
(mW)
DC 3 67 45 70％
以下		 10％以上 160％
（at23℃）		 约200
5 40 125
6 33.3 180
12 16.7 720
24 8.3 2,880
·操作线圈/1绕组闭锁型（含超声波清洗对应型）
项目
额定电压（V）
额定电流
(mA)		 线圈电阻
(Ω)		 置位电压
(V)		 重置电压
(V)		 最大容许电压
(V)		 消耗功率
(mW)
置位线圈
(mW)		 重置线圈
(mW)
DC 3 67 45 70％
以下		 70％以下 160％
（at23℃）		 200 200
5 40 125
6 33.3 180
12 16.7 720
24 8.3 2,880
操作线圈/2绕组闭锁型（含超声波清洗对应型）
项目
额定电压（V）
额定电流
(mA)		 线圈电阻
(Ω)		 置位电压
(V)		 重置电压
(V)		 最大容许电压
(V)		 消耗功率
(mW)
置位线圈 重置线圈 置位线圈 重置线圈 置位线圈
(mW)		 重置线圈
(mW)
DC 3 93.5 93.5 32.1 32.1 70％
以下		 70％以下 130％
（at23℃）		 280 280
5 56.0 56.0 89.3 89.3
6 46.7 46.7 129 129
12 23.3 23.3 514 514
24 11.7 11.7 2,056 2,056
注
  1. 额定电流、线圈电阻的值指的是线圈温度为+23℃时的值，公差±10%
  2. 动作特性指的是线圈温度为+23℃时的值。
  3. 最大容许电压为继电器线圈能够施加的电压的最大值。
开关部（接点部）
接点构成




項目		 定格负载
1a接点 1a1b接点
阻性负载 感性负载
（cosφ=0.4、L/R=7ms）		 阻性负载 感性负载
（cosφ=0.4、L/R=7ms）
AC250V 10A（8A）
DC 30V 10A（10A）		 AC250V 5A（5A）
DC 30V 5A（5A）		 AC250V 8A（8A）
DC 30V 8A（8A）		 AC250V 3.5A（3.5A）
DC 30V 3.5A（3.5A）
接触结构 单
接点材质 Ag合金（无Cd材料）
额定通电电流 10A(10A) 8A(8A)
接点电压的最大值 AC380V、DC125V
接点电流的最大值 10A(10A) 8A(8A)
开关容量的最大值（参考值） 2,500VA 300W 1,250VA 220W 2,000VA 240W 875VA 170W

性能（含超声波清洗对应型）

项目
种类
单稳型 1绕组闭锁型 2绕组闭锁型
接触电阻＊1 30mΩ以下
动作（置位）时间＊2 10ms以下（约5ms）
复位（重置）时间＊2 10ms以下（约2ms） 10ms以下（约5ms）
最小置位脉冲宽度 — 20ms（at23℃）
最小重置脉冲宽度 — 20ms（at23℃）
绝缘电阻
＊3		 线圈接点间 1,000MΩ以上
同极接点间 1,000MΩ以上
异极接点间 1,000MΩ以上（1a、1b接点）
置位·重置线圈间 — — 1,000MΩ以上
耐压 线圈接点间 AC2,000V 50/60Hz 1min
同极接点间 AC1,000V 50/60Hz 1min
异极接点间 AC2,000V 50/60Hz 1min（1a、1b接点）
置位·重置线圈间 — — AC250V 50/60Hz 1min
振动 耐久 10～55～10Hz 单振幅0.75mm(双振幅1.5mm)
误动作 10～55～10Hz 单振幅0.75mm(双振幅1.5mm)
冲击 耐久 1,000m/s2
误动作 100m/s2
寿命 机械 5,000万次以上（开关频率18,000次/h）
电气 10万次以上（额定负载 开关频率1,800次/h）
故障率 P水准
（参考值 ＊4）		 DC5V 10mA
使用环境温度 -25～+70℃（无结冰、无凝露）
使用环境湿度 5～85％RH
重量 约5.6g
注.上述值为初始值
  1. 测量条件：根据电压下降法，在DC5V 1A的条件下。
  2. （ ）的数值实力值
  3. 测量条件 ：用DC500V（置位·重置线圈间为DC250V）
    兆欧表测量，位置与测量耐压时相同。
  4. 此值为开关频率在120次/min时的值。

外形尺寸

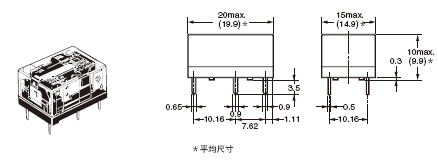

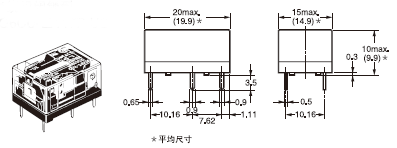

耐助焊剂型
G6C-□117P-US
印刷基板加工尺寸(BOTTOM VIEW)尺寸公差为±0.1mm 端子配置/内部连接图(BOTTOM VIEW)
注:表示为商品方向指示标志。

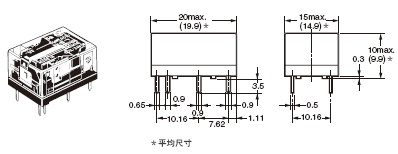

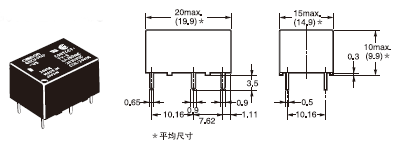

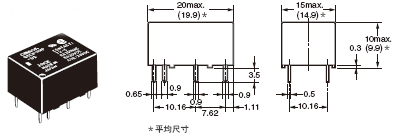

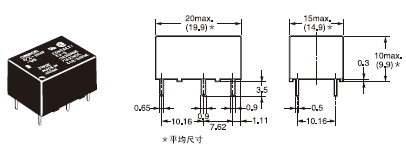

塑料密封型
G6C-□114P-US
印刷基板加工尺寸(BOTTOM VIEW)尺寸公差为±0.1mm 端子配置/内部连接图(BOTTOM VIEW)

注.请注意线圈极性
耐助焊剂型
1绕组闭锁型
G6CU-□117P-US
印刷基板加工尺寸(BOTTOM VIEW)尺寸公差为±0.1mm 端子配置/内部连接图(BOTTOM VIEW)

S :置位线圈
R :重置线圈

注.请注意线圈极性
塑料密封型
1绕组闭锁型
G6CU-□114P-US
印刷基板加工尺寸(BOTTOM VIEW)尺寸公差为±0.1mm 端子配置/内部连接图(BOTTOM VIEW)

S :置位线圈
R :重置线圈

注.请注意线圈极性
耐助焊剂型
2绕组闭锁型
G6CK-□117P-US
印刷基板加工尺寸(BOTTOM VIEW)尺寸公差为±0.1mm 端子配置/内部连接图(BOTTOM VIEW)

S :置位线圈
R :重置线圈

注.请注意线圈极性
塑料密封型
2绕组闭锁型
G6CK-□114P-US
印刷基板加工尺寸(BOTTOM VIEW)尺寸公差为±0.1mm 端子配置/内部连接图(BOTTOM VIEW)

S :置位线圈
R :重置线圈

注.请注意线圈极性
