G5NB 功率用继电器
耐冲击电压10kV的1极3A开闭的小型继电器
欧姆龙功率继电器特点如下
- 采用高功率电磁回路，实现高灵敏度（200mW）。
- 小型继电器，但可以确保10kV的耐冲击电压
- 标准品取得UL、CSA、VDE认证。
- 用途符合EN61010强化绝缘标准。
订购型号
|
保护构造 | 型号 | 线圈额定电压(V) | 最小包装单位 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 单稳形 | 1a | 耐助焊剂 | G5NB-1A | DC 5 | 100个/托盘 | ||||
| DC12 | |||||||||
| DC18 | |||||||||
| DC24 | |||||||||
例：G5NB-1A DC5
此外，交付时的包装标记及标注的电压规格为□□VDC。
额定值
·操作线圈
| 项目
额定电压（V） |
额定电流 (mA) |
线圈电阻 ( Ω) |
动作电压 (V) |
复位电压 (V) |
最大容许电压 (V) |
消耗功率 (mW) |
|
|---|---|---|---|---|---|---|---|
| DC | 5 | 40 | 125 | 75％ 以下 |
10％以上 | 180％ （at23℃） |
約200 |
| 12 | 16.7 | 720 | |||||
| 18 | 11.1 | 1,620 | |||||
| 24 | 8.3 | 2,880 | |||||
- 额定电流、线圈电阻是线圈温度在+23℃时的值，公差为±10%
- 动作特性为线圈温度在+23℃时的值
- 最大允许电压为继电器线圈能施加的电压的最大值。
·开关部
|
阻性负载 | ||
|---|---|---|---|
| 接触机构 | 单 | ||
| 接点材质 | Ag合金（无Cd材料） | ||
| 额定负载 | AC125V 3A | ||
| DC30V 3A | |||
| 接点电压的最大値 | AC250V、DC30V | ||
| 接点电流的最大値 | 3A |
性能
| 接触电阻＊1 | 100mΩ以下 | |
|---|---|---|
| 动作时间 | 10ms以下 | |
| 复位时间 | 10ms以下 | |
| 绝缘电阻＊2 | 1,000MΩ以上（DC500V兆欧表） | |
| 耐压 |
线圈与接点间 | AC4,000V 50/60Hz 1min |
| 同极接点间 | AC750V 50/60Hz 1min | |
| 耐冲击电压 | 线圈与接点间 | 10kV（1.2×50μs） |
| 振动 |
耐久 | 10～55～10Hz 单振幅0.75mm（双振幅1.5mm） |
| 误动作 | 10～55～10Hz 单振幅0.75mm（双振幅1.5mm） | |
| 冲击 |
耐久 | 1,000m/S2 |
| 误动作 | 100m/S2 | |
| 寿命 |
机械 | 500万次以上 |
| 电气 | 20万次以上（额定负载 开关频率1,800次/h） | |
| 故障率P水准（参考值＊3） | DC5V 10mA | |
| 使用环境温度 | -40～+70℃（无结冰、无凝露） | |
| 使用环境湿度 | 5～85％RH | |
| 重量 | 約4g | |
- 测量条件：根据电压下降法，DC5V 1A的条件下。
- 测量条件：用DC500V兆欧表测量，位置与测量耐压时相同。
- 此值为开关频率在120次/min时的值。

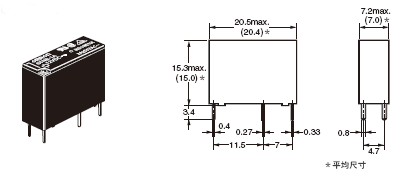

外形尺寸
G5NB-1A| 印刷基板加工尺寸(BOTTOM VIEW) 尺寸公差±0.1mm。 |
端子配置/内部连接图(BOTTOM VIEW) | |
 |
 |
 |
| （无线圈极性） |
