G5LA 功率用继电器

10A方形1极功率继电器

欧姆龙功率继电器G5LA特点如下

• 带普通引线端子的小型 "糖块"式继电器
• 获得 VDE0435,UL508,CSA22.2,CQC认证

• 高容量:10A 250VAC
• 可提供两种密封：耐焊剂保护型和全密封型
• 耐脉冲电压4,500V以上
• 线圈功耗360mW
• 可提供UL class-F绝缘型
• 漏电起痕电阻:CTI>250
• 无Pb, 无Cd

订购型号

保护结构	接点形式	型号	电压规格	最小包装单位
耐焊剂保护型	单刀双掷	G5LA-1	DC5、9、12、24、48	100个/托盘
		G5LA-1-CF	DC5、9、12、24、48
	单刀单掷－常开	G5LA-1A	DC5、9、12、24、48
		G5LA-1A-CF	DC5、9、12、24、48
全密封型	单刀双掷	G5LA-14	DC5、9、12、24、48
		G5LA-14-CF	DC5、9、12、24、48
	单刀单掷－常开	G5LA-1A4	DC5、9、12、24、48
		G5LA-1A4-CF	DC5、9、12、24、48

备注：订购时，请注明额定线圈电压（V）。

额定值

·线圈规格

额定电压 （V）	额定电流 (mA)	线圈电阻 (Ω)	动作电压 (V)	复位电压 (V)	最大容许电压 (V)	消耗功率 (mW)
DC5	72	69.5	额定电压的 75%以下	额定电压的 10%以上	约0.36	额定电压的 90~110%
DC9	40	225
DC12	30	400
DC24	15	1600
DC48	10	4800			约0.48

注.

1. 上述特性基于环境温度23℃下测量，线圈电阻公差为±10％
2. 动作特性指的是线圈温度为+23℃时的值。
3. 请避免继电器落地。如果继电器不巧发生了落地，请不要再使用该继电器。

·接点规格

·开关部

负载	阻性负载（cosφ=1）
额定负载	10A 250VAC (NO) 10A 24VDC (NO) 5A 125VAC (NO/NC) 5A 24VDC (NO/NC)
额定通电电流	10A(NO) 5A(NC)
最大开关电压	250VAC 24VDC
最大开关电流	AC10A DC10A( NO) AC5A DC5A (NC)
最大开关功率	AC2500VA DC240W(NO) AC625VA DC120W(NC)

性能

接触电阻＊1	100mΩ以下
动作时间	10ms以下
释放时间	5ms以下
绝缘电阻＊2	1,000MΩ以上
耐压性	线圈－接点间：AC2,000V 50/60Hz 1min
	同极接点间：AC750V 50/60Hz 1min
振动	耐久：10～55～10Hz 双振幅1.5mm
	误动作：10～55～10Hz 双振幅1.5mm
冲击	耐久：1,000m/s2
	误动作：100m/s2
寿命	机械寿命：1,000万次以上（开关频率36,000次/h）
	电气寿命：DC10万次以上、AC5万次以上（平均10万次以上）（动作频率 1,800次/h）
故障率 P水准 （参考值＊3）	DC5V 100mA
使用环境温度	-40～+85℃
使用环境湿度	5～85％RH
重量	约7.5g

注.

1. 测量条件 ：根据DC5V 1A电压下降法
2. 测量条件 ：用DC500V兆欧表测量与耐压相同的项目。
3. 此值为开关频率在120次/min时的值。

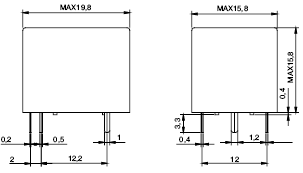

外形尺寸

(注.除非另行注明，否则所有尺寸均为毫米。)
单刀双掷

---

单刀单掷－常开

G5LA 应用技术支持与电子电路设计开发资源下载

• G5LA 数据手册DataSheet 下载.pdf
