G5CA 功率继电器
10A·15A负载开闭的扁平型功率继电器
欧姆龙功率继电器G5CA特点如下
- 适用于家电设备的加热器开闭、工业设备的输出
- 实现高11mm、宽22mm、长16mm的小型化
- 备有消耗电力150mW的高灵敏度系列
- 取得UL、CSA规格
- 备有塑料密封型
- 备有Tab端子型（负载连接端子#187）
订购型号
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- 订购时，请注明线圈额定电压（V）。
- 有关其他的线圈电压规格请另行查询。
- 不生产高容量的塑料密封型产品。
- 不生产标准型、高灵敏度型的接线端子型产品。
额定值
操作线圈
|
额定电流 (mA) |
线圈电阻 ( Ω) |
动作电压 (V) |
复位电压 (V) |
最大容许电压 (V) |
消耗功率 (mW) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 标准型、 高容量型、 接线片端子 |
DC | 5 | 40 | 125 | 75％ 以下 |
10％以上 | 150% 高容量型、接线 (片端子型130% ) （at23℃） |
约200 | ||||
| 12 | 16.7 | 720 | ||||||||||
| 24 | 8.3 | 2,880 | ||||||||||
| 高灵敏度型 | DC | 5 | 30 | 167 | 80％ 以下 |
10％以上 | 150% （at23℃） |
约150 | ||||
| 12 | 12.5 | 960 | ||||||||||
| 24 | 6.25 | 3,840 | ||||||||||
- 额定电流、线圈电阻的值指的是线圈温度为+23℃时的值，公差±10%。
- 动作特性指的是线圈温度为+23℃时的值。
- 最大容许电压为继电器线圈能够施加的电压的最大值。
开关部（接点部）
|
标准形 | 高灵敏度型 | 高灵敏度型、接线片端子型 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 电阻负载 | 感性负载 （cosφ=0.4、L/R=7ms） |
电阻负载 | 感性负载 （cosφ=0.4、L/R=7ms） |
电阻负载 | 感性负载 （cosφ=0.4、L/R=7ms） |
|||||
| 接触结构 | 单 | |||||||||
| 接点材质 | Ag合金（无Cd材料） | |||||||||
| 额定负载 | AC250V 10A DC30V 10A |
AC250V 3A DC 30V 3A |
AC250V 10A DC 30V 10A |
AC250V 3A DC 30V 3A |
AC110V 15A DC 30V 10A |
AC110V 5A DC 30V 3A |
||||
| 额定通电电流 | 10A | 10A | 15A | |||||||
| 接点电压的最大值 | AC250V、DC125V | |||||||||
| 接点电流的最大值 | 10A | 10A | 15A | |||||||
| 开关容量的最大值（参考值） | 2,500VA 300W | 750VA 90W | 2,500VA 300W | 750VA 90W | 2,500VA 300W | 750VA 90W | ||||
性能
| 接触电阻 ＊1 | 30mΩ以下（接线片端子型100mΩ以下） | |
|---|---|---|
| 动作时间 ＊2 | 10ms以下（15ms以下） | |
| 复位时间 | 10ms以下 | |
| 绝缘电阻 ＊3 | 1,000MΩ以上 | |
| 耐压 | 线圈和接点之间 | AC 2,500V 50/60Hz 1min |
| 同极接点之间 | AC 1,000V 50/60Hz 1min | |
| 耐冲击电压 | 4,500V 1.2×50μs | |
| 振动 | 耐久 | 10～55～10Hz 片振幅0.75mm（双振幅1.5mm） |
| 误动作 | 10～55～10Hz 片振幅0.75mm（双振幅1.5mm） | |
| 冲击 | 耐久 | 1,000m/s2 |
| 误动作 | 200m/s2 | |
| 寿命 | 机械 | 2,000万次以上（开关频率18,000次/h) |
| 电气 | 阻性负载 ·标准型 AC250V 10A 30万次以上 (塑料密封型、高灵敏度型10万次以上) ·高容量型、接线片端子型 AC110V 15A 10万次以上 ·所有型号共通 DC30V 10A 10万次以上 感性负载 所有型号 10万次以上 （额定负载） [开关频率1,200次/h（所有型号共通）] |
|
| 故障率 P水准 （参考值 ＊4） |
DC5V 100mA | |
| 使用环境温度 | -25～+70℃（无结冰、无凝露） | |
| 使用环境湿度 | 5～85％RH | |
| 重量 | 约8g（接线片端子型 约9.6g） | |
- 测量条件：根据DC5V 1A电压下降法
- 测量条件：动作时间（ ）内数值是高灵敏度型。
- 测量条件：用DC500V兆欧表测量，位置与测量耐压时相同。
- 此值为开关频率在120次/min时的值。
外形尺寸

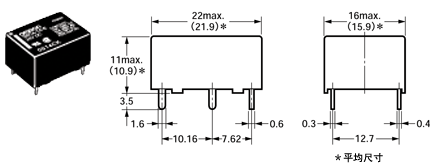

(单位：mm)G5CA-1A（-E）
G5CA-1A4（-H）
 |
 |
 （无线圈极性） 注:  表示为商品方向指示标志。 |
| 印刷基板加工尺寸(BOTTOM VIEW) 尺寸公差±0.1mm。 |
端子配置/内部连接图(BOTTOM VIEW) |

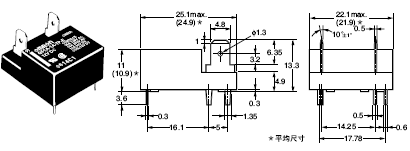

G5CA-1A-TP-E
 |
 |
 （无线圈极性） |
| 印刷基板加工尺寸(BOTTOM VIEW) 尺寸公差±0.1mm。 |
端子配置/内部连接图 (BOTTOM VIEW) |
