G4W 功率继电器

脉冲电压10kV、耐电压4kV的电源开闭用

欧姆龙功率继电器G4W特点如下

• 输入·输出间〈线圈接点间〉完全分离，实现耐冲击电压10,000V。
• 线圈接点间的绝缘距离8mm以上，满足VDE规格的C/250，耐电压AC4,000V以上，符合日本电气用品取缔法标准品 取得UL508、CSA规格。
• 备有VDE规格产品是否可生产请 另行查询。
• 1a型（TV-8）、2a型（TV-5）适用相应的TV额定。
• 备有全波整流型。

订购型号

标准型（UL规格、CSA规格认证型）

接点构成 分类	1a		2a		最小包装单位
	型号	线圈额定电压(V)	型号	线圈额定电压(V)
标准型	G4W-1112P-US-TV8	DC 12	G4W-2212P-US-TV5	DC 12	50个/托盘
		DC 24		DC 24
		DC100		DC100

注.关于塑料密封型，请垂询本公司经销商。

全波整流型（UL规格 CSA规格认证型）

接点构成 分类	1a		2a		最小包装单位
	型号	线圈额定电压(V)	型号	线圈额定电压(V)
标准型	G4W-1112P-US-TV8-Z	DC 12	G4W-2212P-US-TV5-Z	DC 12	50个/托盘
		DC 24		DC 24
		DC100		DC100

注.

• 订购时，请注明线圈额定电压（V）。
  例：G4W-1112P-US-TV8 DC12
  此外，交付时的包装标记及标注的电压规格为□□VDC。

额定值

·操作线圈

项目 额定电压（V）		额定电流 (mA)	线圈电阻 (Ω)	动作电压 (V)	复位电压 (V)	最大容许电压 (V)	消耗功率 (mW)
DC	12	66.7	180	80％ 以下	10％以上	130％ （at23℃）	約0.8W
	24	33.3	720
	100	8	12,500

注.

1. 线圈电阻是线圈温度在+23℃时的值，公差为±15%。
2. 动作特性为线圈温度在+23℃时的值
3. 最大允许电压为继电器线圈能施加的电压的最大值。

·开关部（接点部）

种类 项目 负载	1a		2a
	电阻负载 (cosφ=1)	感性负载 (cosφ=0.4)	电阻负载 (cosφ=1)	感性负载 (cosφ=0.4)
接点材质	Ag合金（无Cd材料）
额定负载	AC250V 15A DC 24V 15A	AC250V 10A DC 24V 7.5A	AC250V 10A DC 24V 10A	AC250V 7.5A DC 24V 7.5A
额定通电电流	15A		10A
接点电压的最大值	AC250V、DC125V
接点电流的最大值	15A		10A
开关容量的最大值 （参考值）	3,750VA 375W	2,500VA 255W	2,500VA 240W	1,850VA 120W

性能

接触电阻＊1		30mΩ以下
动作时间		20ms以下
复位时间		5ms以下
最大开关 频率	机械	18,000次/h
	额定负载	1,800次/h
绝缘电阻＊2		100MΩ以上（DC500V兆欧表）
耐压	线圈与接点间	AC4,000V 50/60Hz 1min
	同极接点间	AC1,500V 50/60Hz 1min
	异极接点间(2a型)	AC2,000V 50/60Hz 1min
耐冲击电压	线圈与接点间	10,000V
振动	耐久	10～55～10Hz 单振幅0.75mm(双振幅1.5mm)
	误动作	10～55～10Hz 单振幅0.75mm(双振幅1.5mm)
冲击	耐久	1,000m/s2
	误动作	150m/s2
寿命	机械	500万次以上（开关频率18,000次/h）
	电气	10万次以上（额定负载 开关频率1,800次/h）
故障率 P水准 （参考值 ＊3）		DC5V 100mA
使用环境温度		-25～+55℃(不结冰、无凝露)
使用环境湿度		5～85％RH
重量		约29g

注.上述值为初始值

1. 测量条件：根据电压下降法，在DC5V 1A的条件下。
2. 测量条件：用DC500V兆欧表测量，位置与测量耐压时相同。
3. 此值为开关频率在120次/min时的值。

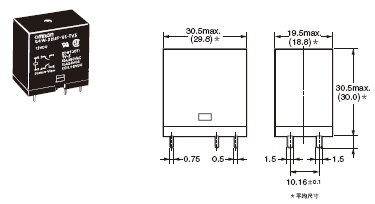

外形尺寸

标准型

这个插件为G4W-2212P-US-TV5		(无线圈极性)
	印刷基板加工尺寸(BOTTOM VIEW) 尺寸公差为±0.1mm G4W-1112P-US-TV8(-Z)	端子配置/内部连接图(BOTTOM VIEW)

---

G4W-2212P-US-TV5(-Z)

(无线圈极性)
