G3VM-21LR10 MOS FET继电器
全世界最小SSOP封装,实现C*R=5PF.Ω的新型MOS FET继电器(COFF(标准)=0.8pF.Ron (标准)=3Ω)负载电压20V型
欧姆龙MOS FET继电器G3VM-21LR10特点
- 重视高频特性的输出端子容量=0.8PF(标准)
订购型号
接点结构 |
端子种类 |
负载电压 |
型号 |
|
1a |
|
AC20V峰值 |
G3VM-21LR10 |
|
G3VM-21LR10(TR) |
额定值/性能
绝对最大额定（Ta＝25℃）
项目 |
符号 | 额定 | 单位 | 条件 | |
输入侧 |
LED正向电流 | IF | 30 | mA | |
| 直流正向电流降低比率 | △IF/℃ | -0.3 | mA/℃ | Ta >=25℃ | |
| LED反向电流 | VR | 5 | V | ||
| 粘合部位温度 | TJ | 125 | ℃ | ||
输出侧 |
输出耐压 | VOFF | 20 | V | |
| 连续负载电流 | IO | 200 | mA | ||
| 导通电流降低比率 | △ION/℃ | -2.0 | mA/℃ | Ta >=25℃ | |
| 粘合部位温度 | TJ | 125 | ℃ | ||
输入输出间耐压(注1) |
VI-O | 1500 | Vrms | AC持续1分钟 | |
使用环境温度 |
Ta | -20～+85 | ℃ | 不结冰、凝露 | |
贮藏温度 |
Tstg | -40～+125 | ℃ | 不结冰、凝露 | |
焊接温度条件 |
— | 260 | ℃ | 10s | |
·电气性能（Ta＝25℃）
项目 |
符号 | 最小 | 标准 | 最大 | 单位 | 条件 | |
输入侧 |
LED正向电压 | VF | 1.15 | 1.35 | 1.45 | V | IF=5mA |
| 反向电流 | IR | — | — | 10 | μA | VR=5V | |
| 端子间电容 | CT | — | 70 | — | pF | V=0、f=1MHz | |
| 触发LED正向电流 | IFT | — | — | 3 | mA | IO=100mA | |
输出侧 |
最大输出导通电阻 | RON | — | 3 | 5 | Ω | IF=5mA、IO=200mA、t<1s |
| 开路时漏电流 | ILEAK | — | 10 | 200 | μA | VOFF=20V Ta=25℃ | |
| 端子间的电容 | C0FF | — | 0.8 | 1.1 | PF | V=0、f=100MHz | |
输入输出间电容 |
CI-O | — | 0.3 | — | pF | f=1MHz、VS=0V | |
输入输出间电容绝缘电阻 |
RI-O | 1000 | — | — | MΩ | VI-O=500VDC、ROH<=60% | |
动作时间 |
tON | — | — | 0.2 | ms | IF=5mA、RL=200Ω、VDD=10V（注2） | |
回复时间 |
tOFF | — | — | 0.2 | ms | ||

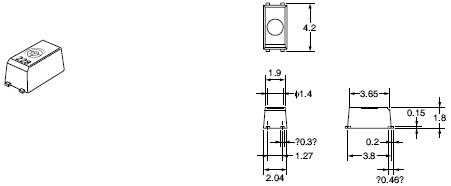

外形尺寸
(单位:mm)G3VM-21LR10
 质量:0.03g ※标记内容与实际商品有所不同。 |
|
 安装衬垫尺寸（推荐值）(BOTTOM VIEW) |
 端子布置/内部接线图(TOP VIEW) |
