KCZ8 直流电机控制器

KCZ8 适用于额定电压200V，额定功率4.5KW（25A）以下直流电动机的调速。结构采用挂壁方式，可安装在大机箱柜内，设有速度调节环，电流调节环，主要用作直流电动机的调速，根据需要亦可改为直流调压。具有软启动和软调节功能，调速调压性能好，运行平稳，可靠性高。控制器结构紧凑，安装方便。

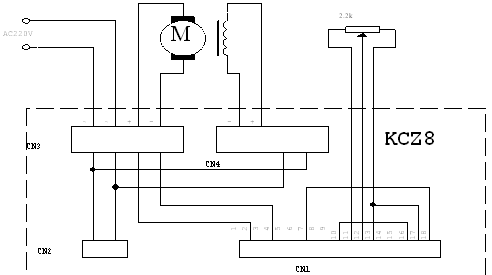

如果速度反馈使用测速发电机，应断开CN3的+、－端子至CN1的连线。把测速度的正输出接至CN1－2、负输出接至CN1－4，并重新调节R31，以保证电动机调速灵便，运行平稳。

KCZ8 主要技术性能

1. 电源：单相220V±10%
2. 输出额定电压： 直流200V
3. 输出额定电流： 20A
4. 输出励磁电压： 200V
5. 输出励磁电流： 3A
6. 稳速精度： 测速电机反馈：1%；电压反馈：3%
7. 移相控制电压： 直流0～+10V（根据用户需要出厂时可调在其它值）
8. 移相范围： ≥ 170°
9. 触发脉冲调制频率： 5～10KHZ
10. 限流设定：出厂设定为110%，用户也可以自行设定（调P2电位器）
11. 外形尺寸：（带箱体）280×100×250
12. 环境温度： －10℃～＋50℃
