KCZ2A 集成化二脉冲触发组件
KCZ2A 二脉冲触发组件是KCZ2的改进型。该组件除了原型机同步简便、触发可靠、脉冲调制等特点外，还具有过流保护和软起动功能。KCZ2A不仅能用于半控整流和交流调压，还特别适用于10 —200mA系列的高压除尘设备、水泥行业等可控硅控制设备中。
KCZ2A 工作原理
KCZ2A 组件由一块KC04触发电路和一块KC42脉冲列调制形成器组成。同步电压经同步T型滤波器送进KC04 电路8# 端，在4# 端形成锯齿波。锯齿波与移相控制电压Uy和偏移电压Up在 9# 端综合比较后，在 13# 端形成一定宽度的触发脉冲再送至KC42的2#输入端；由KC42电路组成的脉冲列形成器将KC04送来的触发脉冲调制为高频脉冲, 再从KC42电路8# 端输出送回KC04的14#输入端。这样在KC04的 1# 和15# 端输出的是调制了的脉冲列移相触发脉冲。通过T1、T2的放大去驱动脉冲变压器。输出脉冲的宽度可以调节R9 C5的数值，如果需要180º—α的长脉冲形成的触发脉冲，按图示长脉冲原理图改装。组件触发极性为正，即移相控制电压增加输出导通角愈大。 过流信号来自电流互感器（CT）。过流保护点由用户调整电位器R26来设定。组件正常工作时，外接过流保护继电器Jc吸合，一旦过流，JC立即释放。
KCZ2A 技术参数
- 交流同步电压：30V（有效值）
- 移相控制电压：直流0～＋8V（也可根据用户要求，调在其它值）
- 移相范围：≥170°
- 触发脉冲形式：≤30°脉冲列调制式
- 脉冲列频率：5～10KHZ
- 输出触发脉冲电流：500mA（最大）
- 输出触发脉冲前沿：<1µS
- 各相脉冲不均衡：≤±3°
- 温度漂移：≤±3°（±20°C）
- 软起动：2—3S
- 输出端绝缘：优于2500VAC
- 环境温度：－10～＋70℃
- 外形尺寸：120×190×48
- 安装孔（φ3.5）尺寸：160×100
KCZ2A 应用实例

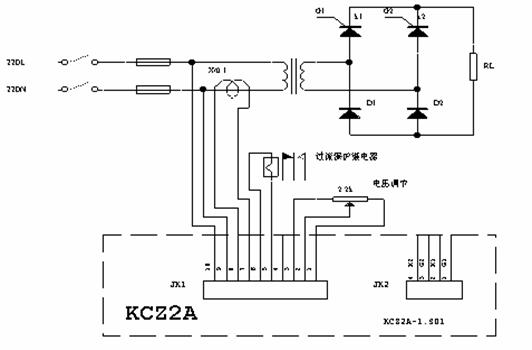

< 1 > 半控整流
< 2 > 交流调压
< 3 > 静电除尘
