KC11:应用于单路半控脉冲移相触发;应用于单相、三相半控桥式供电装置

KC11可控硅移相触发器

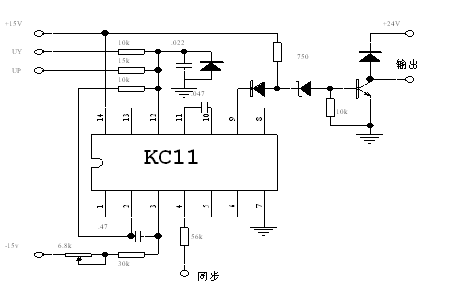

KC11适用于负半周单路脉冲移相触发,移相线性度好,移相范围宽,抗干扰性能好,能宽脉冲触发;应用于单相,三相半控桥式供电装置中。KC11外围线路原理图

KC11外围线路原理图

触发脉冲宽度由10#11#脚的外接电容决定,一般取0.047,加大该电容可得到大于60度的宽脉冲。2#3#脚之间电容一般取0.47。

触发电路为正极性型,即移相控制电压增加,输出导通角增大。对不同的移相电压Uy,只要改变权电阻的比例,调节相应的偏移电压Up,同时调整锯齿斜率电位器(6.8K),可以使不同的移相控制电压获得整个移相范围。

5.6K同步限流电阻值的计算:R=同步电压/2 KΩ

主要技术参数:

1、 电源电压:直流±15V 波动±5%(±10%时有功能)

2、 电源电流:正电流≤15mA

3、 同步电压:任意值(一般10V左右)

4、 移相范围:≥170°

5、 锯齿波幅度:≥10V(幅度以锯齿波平顶为准)

6、 脉冲宽度:100uS——3.3mS

7、 脉冲幅度:≥13V(1KΩ负载)

8、 最大输出能力:15mA(吸入电流)

9、 移相线性误差: ≤±1%

10、使用环境温度:-10℃——+70℃
