KC05、KC06:应用于双向或二只反向并联可控硅线路的交流相位控制;半控或全控桥式线路的相位控制。KC06具有自生直流电源。

KC05

KC05:适用于双向可控硅或二只反向并联可控硅线路的交流相位控制;移相范围宽,控制方式简单,易于集中控制,有失交保护,输出电流大等优点。是交流调光、调压的理想电路。

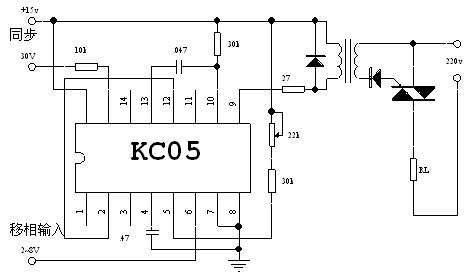

KC05 电子电路应用实例

KC05 电子电路应用实例

KC05 主要技术参数:
  1. 电源电压:直流+15V 波动±5%(±10%时有功能)
  2. 电源电流:≤12mA
  3. 同步电压:≥10V(有效值)
  4. 移相范围:≥170°
  5. 移相输入端偏置电流:≤10μA
  6. 输出脉冲宽度:100uS——2mS(改变脉宽电容)
  7. 输出脉冲幅度:≥13V(1KΩ负载)
  8. 最大输出能力:200mA(吸入脉冲电流)
  9. 输出管反压:BVceo ≥18V
  10. 正负半周脉冲相位不均衡度:≤±3°
  11. 使用环境温度:-10℃——+70℃
