高性能RS-232 收发器SP202E
Description 概述:
SP202E SP232E SP233E SP310E SP312E 是一系列收发器,它们完全满足 RS-232 和 V.28 串行协议,具有增强型 ESD 性能。ESD 增强性能使得这些器件可以承受±15kV 的人体放电模式（Human Body Model）和 IEC1000-4-2 气隙放电模式。这些器件与 Exar 的 SP232A SP233A SP310A SP312A 的管脚互相兼容,同时兼容通用 工业标准。和最初的版本相同,120Kbps 的数据传输速率（带负载）、0.1uF 的电荷泵电容和整体耐用的结 构等特性使得 SP202E SP232E SP233E SP310E SP312E 适用于商业领域,驱动电流的增加,使其更便于灵活地配置较 长的电缆。这一系列的器件还承袭了 Exar 的 BiCMOS 设计特性,可实现低功耗操作,而不影响其它特性。SP202E SP232E SP233E SP310E SP312E 含有内部电荷泵电压转换器。这些转换器工作在+5V 的电压下。电荷泵和 0.1～10uF 的极性或非极性电容一起来产生 RS-232 输出电平所需的±10V 电压,它们符合所有 EIA RS-232D 和 ITU V.28 规范。 SP310E SP232E 的性能相同,两者有一根控制线,可同时关断内部 DC/DC 转换器并将所有发送器 和接收器的输出变为高阻态。SP312E 和 SP310E 的性能相同,但它们的三态控制线和关断控制线是分开的。 SP202ESP SP232E SP233E SP310E SP312E 有塑料和陶瓷 DIP 和 SOIC 两种封装形式,可工作在商业级、工业级和军事级温度范围内。
Features 特点
- 单个+5V 电源工作
- 符合所有相应的 RS-232D和 ITU V.28规格
- 电源工作与 0.1µF to 1µF的电容器匹配
- 高速数据传输速率-不足满负荷为120Kbps
- 低电压关断
- 三态TTL/CMOS接收器的输出电源
- 低功率CMOS – 3mA的电流工作
- 增强的静电保护
- ±15kV人体放电
- ±15kV IEC1000-4-2 空气放电
- ±8kVIEC1000-4-2 接触放电

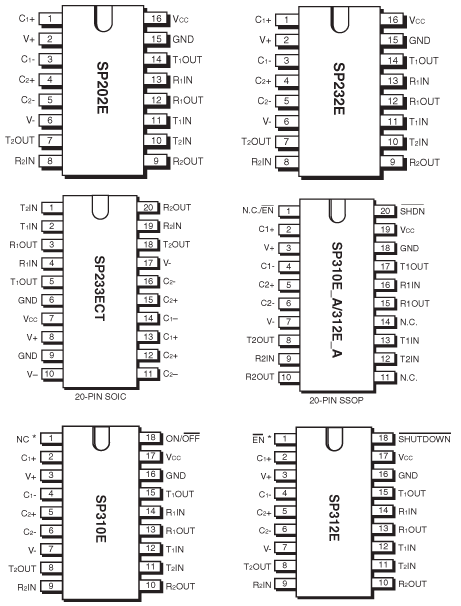

技术支持 :
SP202ESP SP232E SP233E SP310E SP312E DataSheet .PDF
选型表
型号 |
RS232 数目 |
关断模式下的有 效接收器数量 |
外部 0.1uF 电 容的数量 |
关断 |
唤醒 |
TTL 三态 |
|
驱动器 |
接收器 |
||||||
SP202E |
2 |
2 |
0 |
4 |
无 |
无 |
无 |
SP232E |
2 |
2 |
0 |
4 |
无 |
无 |
无 |
SP233E |
2 |
2 |
0 |
0 |
无 |
无 |
无 |
SP310E |
2 |
2 |
0 |
4 |
有 |
无 |
有 |
SP312E |
2 |
2 |
2 |
4 |
有 |
有 |
有 |
类型 |
温度范围 |
芯片表面标识 |
封装 |
SP202ECN |
0℃～+70℃ |
SP202ECN |
16 脚 NSOIC |
SP202ECN/TR |
0℃～+70℃ |
SP202ECN |
16 脚 NSOIC |
SP202ECP |
0℃～+70℃ |
SP202ECP |
16 脚 PDIP |
SP202ECT |
0℃～+70℃ |
SP202ECT |
16 脚 WSOIC |
SP202ECT/TR |
0℃～+70℃ |
SP202ECT |
16 脚 WSOIC |
SP202EEN |
－40℃～+85℃ |
SP202EEN |
16 脚 NSOIC |
SP202EEN/TR |
－40℃～+85℃ |
SP202EEN |
16 脚 NSOIC |
SP202EEP |
－40℃～+85℃ |
SP202EEP |
16 脚 PDIP |
SP202EET |
－40℃～+85℃ |
SP202EET |
16 脚 WSOIC |
SP202EET/TR |
－40℃～+85℃ |
SP202EET |
16 脚 WSOIC |
SP232ECN |
0℃～+70℃ |
SP232ECN |
16 脚 NSOIC |
SP232ECN/TR |
0℃～+70℃ |
SP232ECN |
16 脚 NSOIC |
SP232ECP |
0℃～+70℃ |
SP232ECP |
16 脚 PDIP |
SP232ECT |
0℃～+70℃ |
SP232ECT |
16 脚 WSOIC |
SP232ECT/TR |
0℃～+70℃ |
SP232ECT |
16 脚 WSOIC |
SP232EEN |
－40℃～+85℃ |
SP232EEN |
16 脚 NSOIC |
SP232EEN/TR |
－40℃～+85℃ |
SP232EEN |
16 脚 NSOIC |
SP232EEP |
－40℃～+85℃ |
SP232EEP |
16 脚 PDIP |
SP232EET |
－40℃～+85℃ |
SP232EET |
16 脚 WSOIC |
SP232EET/TR |
－40℃～+85℃ |
SP232EET |
16 脚 WSOIC |
|
|||
SP233ECT |
0℃～+70℃ |
SP233ECT |
20 脚 WSOIC |
SP233ECT/TR |
0℃～+70℃ |
SP233ECT |
20 脚 WSOIC |
SP233EET |
－40℃～+85℃ |
SP233EET |
20 脚 WSOIC |
SP233EET/TR |
－40℃～+85℃ |
SP233EET |
20 脚 WSOIC |
|
|||
SP310ECP |
0℃～+70℃ |
SP310ECP |
18 脚 PDIP |
SP310ECT |
0℃～+70℃ |
SP310ECT |
18 脚 WSOIC |
SP310ECT/TR |
0℃～+70℃ |
SP310ECT |
18 脚 WSOIC |
SP310ECA |
0℃～+70℃ |
SP310ECA |
20 脚 SSOP |
SP310ECA/TR |
0℃～+70℃ |
SP310ECA |
20 脚 SSOP |
SP310EEP |
－40℃～+85℃ |
SP310EEP |
18 脚 PDIP |
SP310EET |
－40℃～+85℃ |
SP310EET |
18 脚 WSOIC |
SP310EET/TR |
－40℃～+85℃ |
SP310EET |
18 脚 WSOIC |
SP310EEA |
－40℃～+85℃ |
SP310EEA |
20 脚 SSOP |
SP310EEA/TR |
－40℃～+85℃ |
SP310EEA |
20 脚 SSOP |
|
|||
SP312ECP |
0℃～+70℃ |
SP312ECP |
18 脚 PDIP |
SP312ECT |
0℃～+70℃ |
SP312ECT |
18 脚 WSOIC |
SP312ECT/TR |
0℃～+70℃ |
SP312ECT |
18 脚 WSOIC |
SP312ECA |
0℃～+70℃ |
SP312ECA |
20 脚 SSOP |
SP312ECA/TR |
0℃～+70℃ |
SP312ECA |
20 脚 SSOP |
SP312EEP |
－40℃～+85℃ |
SP312EEP |
18 脚 PDIP |
SP312EET |
－40℃～+85℃ |
SP312EET |
18 脚 WSOIC |
SP312EET/TR |
－40℃～+85℃ |
SP312EET |
18 脚 WSOIC |
SP312EEA |
－40℃～+85℃ |
SP312EEA |
20 脚 SSOP |
SP312EEA/TR |
－40℃～+85℃ |
SP312EEA |
20 脚 SSOP |
