AD8202: 高共模电压,单电源差分放大器

AD8202是一款单电源差分放大器,用于对大共模电压（CMV）中存在的微弱差分电压进行放大和低通滤波。它的输入共模电压范围是-8 V至+28 V,电源电压典型值为5 V。

AD8202可以提供裸片或已封装的产品。它采用MSOP与SOIC封装,工作温度范围为-40°C至+125°C,非常适合在众多的汽车平台中使用。

AD8202 特点

• 高共模电压范围：-8 V至+28 V（5V电源电压）
• 工作温度范围：-40°C至+125°C
• 电源电压范围：3.5 V至12 V
• 低通滤波器（单极点或双极点）
• 出色的交流与直流性能失调电压：
  ±1 mV最小CMRR：80 dB（直流至10 kHz）

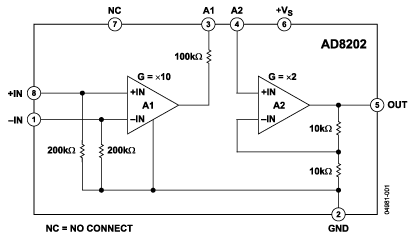

AD8202 功能框图

AD8202 功能框图

芯片引脚定义图

AD8202 技术指标

Single/Dual Supply	Single	Vnoise RTI 1-10 Hz uVp-p	10uV p-p
Voltage Supply (Vmax)	+12V	Temperature Range	-40 to +125
Gain Setting Method	fixed	Gain Error (%) max	±0.3%
Gain Range (min to max)	20	Supply Current	0.25mA
Bandwidth G=10 (kHz typ)	50kHz	Package	Die,SOIC,SOP
CMRR (dB)	82dB	Vosi (uV)	1000uV

AD8202 订购指南

产品型号	产品状态	封装	引脚	温度范围
AD8202WYC-P3	量产	CHIPS OR DIE	8	汽车级
AD8202WYC-P7	量产	CHIPS OR DIE	8	汽车级
AD8202WYRMZ	量产	8 ld MSOP	8	汽车级
AD8202WYRMZ-RL	量产	8 ld MSOP	8	汽车级
AD8202WYRZ	量产	8 ld SOIC	8	汽车级
AD8202WYRZ-RL	量产	8 ld SOIC	8	汽车级
AD8202YCSURF	量产	CHIPS OR DIE	8	汽车级
AD8202YR	量产	8 ld SOIC	8	汽车级
AD8202YR-REEL	量产	8 ld PDIP	8	汽车级
AD8202YR-REEL7	量产	8 ld PDIP	8	汽车级
AD8202YRMZ	量产	8 ld MSOP	8	汽车级
AD8202YRMZ-R7	量产	8 ld MSOP	8	汽车级
AD8202YRMZ-RL	量产	8 ld MSOP	8	汽车级
AD8202YRZ	量产	8 ld SOIC	8	汽车级
AD8202YRZ-R7	量产	8 ld SOIC	8	汽车级
AD8202YRZ-RL	量产	8 ld SOIC	8	工业
